XCS7022ETP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：110 mm，外径：170 mm，厚度：56 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【X：超高转速】【C：陶瓷球】【S：密封型】后缀列表：【E：25° 接触角】【T：聚酰胺保持架】【P4：ISO 4级精度】【DU：双列万能配对】
XCS7022ETP4DU型轴承属于超高精密角接触球轴承系列，其内径为110毫米，外径170毫米，厚度56毫米，结构尺寸适合中等载荷与高速运转条件。该型号轴承采用陶瓷球材料，具备低密度、高硬度及耐温特性，有助于降低高速旋转时的离心力，提升极限转速并减少摩擦发热。组合式密封设计在维持润滑效果的同时有效阻隔外部污染物，延长使用寿命。
此类轴承主要面向高刚性、低振动要求的应用场景，例如精密机床主轴、电主轴及高速动力设备。在合理安装与润滑条件下，它能保持稳定的运行精度，并适应一定程度的轴向与径向联合载荷。由于采用特殊热处理工艺与超精加工技术，轴承在连续高速运转中仍可维持较低的温升与噪声水平。
需要注意的是，实际性能受配合零件精度、安装方式及工作环境等多重因素影响。用户需参照技术规范选择适当的预紧力与润滑方案，以充分发挥其性能潜力。
X
C
S
7
0
2
2
E
T
P
4
D
U
X：超高转速
C：陶瓷球
S：密封型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
22：内径：110 mm
E：25° 接触角
T：聚酰胺保持架
P4：ISO 4级精度
DU：双列万能配对
X：
超高转速
C：
陶瓷球
S：
密封型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
22：
内径：110 mm
E：
25° 接触角
T：
聚酰胺保持架
P4：
ISO 4级精度
DU：
双列万能配对
| 公称型号 | ||
| 超高速陶瓷球密封型 | XCS7022ETP4DU | |

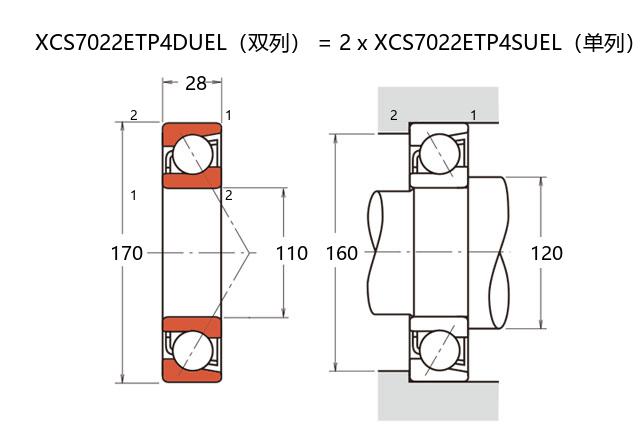

| 主要尺寸(mm) | ||
| 内径 | d | 110 |
| 外径 | D | 170 |
| 厚度（单列） | B | 28 |
| 厚度（多列） | T | 56 |
| 倒角尺寸 | r(min) | 2 |
| 倒角尺寸 | r1(min) | 1 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 88 |
| 基本额定静载荷 | C0r | 86 |
| 极限载荷(KN) | ||
| 轴向-单个 | 54 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 46.7 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 13600 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 120 | |
| Da(max) | 160 | |
| Db(max) | 164 | |
| ra(max) | 2 | |
| rb(max) | 1 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 98 |
| 轻预紧 | L | 1065 |
| 中预紧 | M | 2153 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 153 |
| 轻预紧 | L | 344 |
| 中预紧 | M | 445 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -15 |
| 中预紧 | M | -26 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 4.2 | ||
