XCS7022FTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：110 mm，外径：170 mm，厚度：56 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【X：超高转速】【C：陶瓷球】【S：密封型】后缀列表：【F：18° 接触角】【T：聚酰胺保持架】【P4：ISO 4级精度】【DU：双列万能配对】
XCS7022FTP4DU是一款面向高精度应用场景的精密角接触球轴承，其结构设计充分考虑了高速运转与复杂负载工况下的性能需求。该型号轴承内径为110毫米，外径170毫米，厚度56毫米，尺寸规格在工业传动系统中具有较好的适配性。
作为超高精密轴承系列产品，该轴承采用陶瓷球作为滚动体，在降低旋转惯量的同时有效抑制了高速运转时的离心效应。集成式密封结构在维持润滑状态稳定的基础上，有效控制了污染物侵入风险。角接触设计使其能够同时承受径向与轴向联合载荷，特别适合需要精确轴向定位的精密主轴系统。
该型轴承在保持合理径向游隙的基础上，通过优化滚道曲率与接触角参数，实现了振动噪声特性的改善。在长期运转工况下，其材料稳定性与尺寸保持性符合精密设备对运动部件的基本要求。此类轴承常见于电主轴、精密机床等对旋转精度和转速稳定性有较高要求的工业装备领域。
X
C
S
7
0
2
2
F
T
P
4
D
U
X：超高转速
C：陶瓷球
S：密封型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
22：内径：110 mm
F：18° 接触角
T：聚酰胺保持架
P4：ISO 4级精度
DU：双列万能配对
X：
超高转速
C：
陶瓷球
S：
密封型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
22：
内径：110 mm
F：
18° 接触角
T：
聚酰胺保持架
P4：
ISO 4级精度
DU：
双列万能配对
| 公称型号 | ||
| 超高速陶瓷球密封型 | XCS7022FTP4DU | |

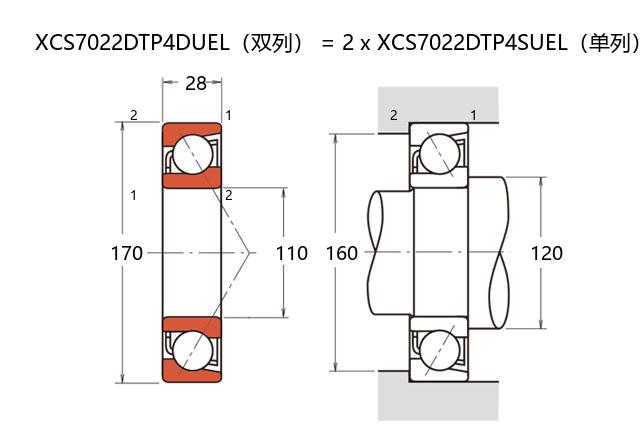

| 主要尺寸(mm) | ||
| 内径 | d | 110 |
| 外径 | D | 170 |
| 厚度（单列） | B | 28 |
| 厚度（多列） | T | 56 |
| 倒角尺寸 | r(min) | 2 |
| 倒角尺寸 | r1(min) | 1 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 92 |
| 基本额定静载荷 | C0r | 90 |
| 极限载荷(KN) | ||
| 轴向-单个 | 44.5 | |
| 接触角 | ||
| 度 | ° | 18 |
| 系数 | ||
| fo | 10.9 | |
| 作用点(mm) | ||
| a | 36.7 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 15000 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 120 | |
| Da(max) | 160 | |
| Db(max) | 164 | |
| ra(max) | 2 | |
| rb(max) | 1 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 98 |
| 轻预紧 | L | 605 |
| 中预紧 | M | 1323 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 91 |
| 轻预紧 | L | 174 |
| 中预紧 | M | 235 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -15 |
| 中预紧 | M | -29 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 4.2 | ||
