XCS7004CTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：20 mm，外径：42 mm，厚度：24 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【X：超高转速】【C：陶瓷球】【S：密封型】后缀列表：【C：接触角 15°】【T：聚酰胺保持架】【P4：ISO 4级精度】【DU：双列万能配对】
XCS7004CTP4DU是一款超高精密角接触球轴承，其内径为20毫米，外径为42毫米，厚度为24毫米，相当于英制尺寸约0.787英寸内径、1.654英寸外径和0.945英寸厚度。该轴承属于精密角接触球轴承类别，特别设计为超高速陶瓷球密封型结构。
采用陶瓷球作为滚动体，有助于降低旋转惯性和摩擦损耗，同时提升高速运转下的稳定性。密封设计能够有效阻挡污染物进入，延长使用寿命。这类轴承通常适用于高转速、高精度要求的场合，例如精密机床主轴或高速电主轴系统。其内部结构经过优化，可承受轴向和径向联合载荷，并在高速条件下保持较低的温升和振动水平。
轴承的材料和工艺选择注重耐磨性与抗疲劳性能，有助于在长期运行中维持精度。在安装和使用过程中，建议结合工况条件进行适当润滑与维护，以发挥其性能潜力。这类产品在工业领域中有较多应用实例，具体表现可能因实际使用环境而有所差异。
X
C
S
7
0
0
4
C
T
P
4
D
U
X：超高转速
C：陶瓷球
S：密封型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
04：内径：20 mm
C：接触角 15°
T：聚酰胺保持架
P4：ISO 4级精度
DU：双列万能配对
X：
超高转速
C：
陶瓷球
S：
密封型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
04：
内径：20 mm
C：
接触角 15°
T：
聚酰胺保持架
P4：
ISO 4级精度
DU：
双列万能配对
| 公称型号 | ||
| 超高速陶瓷球密封型 | XCS7004CTP4DU | |

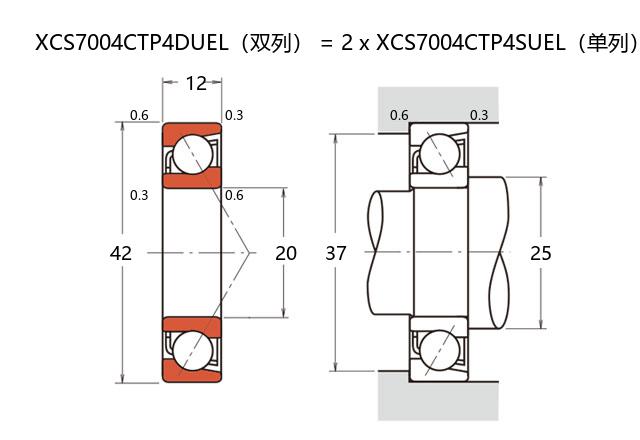

| 主要尺寸(mm) | ||
| 内径 | d | 20 |
| 外径 | D | 42 |
| 厚度（单列） | B | 12 |
| 厚度（多列） | T | 24 |
| 倒角尺寸 | r(min) | 0.6 |
| 倒角尺寸 | r1(min) | 0.3 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 14.9 |
| 基本额定静载荷 | C0r | 6.4 |
| 极限载荷(KN) | ||
| 轴向-单个 | 2.67 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 7.2 | |
| 作用点(mm) | ||
| a | 10.1 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 71000 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 25 | |
| Da(max) | 37 | |
| Db(max) | 39.5 | |
| ra(max) | 0.6 | |
| rb(max) | 0.3 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 25 |
| 轻预紧 | L | 54 |
| 中预紧 | M | 119 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 20 |
| 轻预紧 | L | 27 |
| 中预紧 | M | 37 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -5 |
| 中预紧 | M | -13 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 0.122 | ||
