XC7904CTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：20 mm，外径：37 mm，厚度：18 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【X：超高转速】【C：陶瓷球型】后缀列表：【C：接触角 15°】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【DU：两个万能组合】
XC7904CTP4DU属于超高精密角接触球轴承系列，其设计融合了高性能材料与精密制造工艺。该型号采用陶瓷球体作为滚动体，具备较低的密度和优异的机械特性，有助于在高转速工况下减少离心力影响，从而维持运转稳定性。
该轴承的基本尺寸为内径20毫米、外径37毫米、厚度18毫米，结构紧凑，适用于空间受限的精密装置。其接触角设计能够同时承受径向和轴向载荷，常见于需要高刚性和精确旋转定位的场合，例如精密主轴或高转速电枢等设备。
内部填充的特殊润滑剂可延长维护周期，并提供稳定的润滑性能。此外，该型号在生产中采用严格的公差控制与材料筛选，有助于降低振动与噪音，提升设备运行的平顺性。此类轴承在高速、高温或特殊介质环境下表现出良好的适应性，能够满足多样化工业应用对精度和耐用性的要求。
X
C
7
9
0
4
C
T
P
4
D
U
X：超高转速
C：陶瓷球型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
04：内径：20 mm
C：接触角 15°
T：聚酰胺尼龙保持架
P4：P4 级精度
DU：两个万能组合
X：
超高转速
C：
陶瓷球型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
04：
内径：20 mm
C：
接触角 15°
T：
聚酰胺尼龙保持架
P4：
P4 级精度
DU：
两个万能组合
| 公称型号 | ||
| 超高速陶瓷球型 | XC7904CTP4DU | |

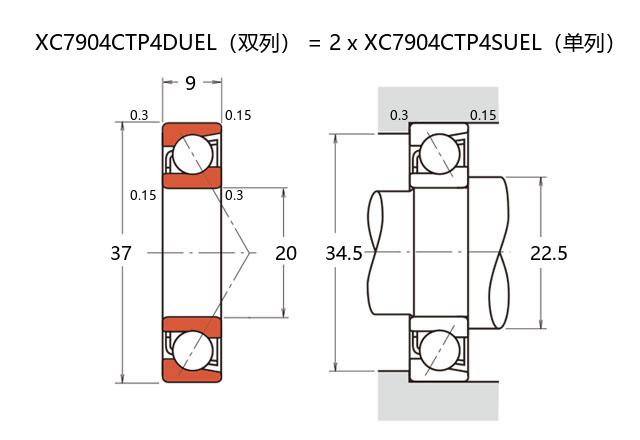

| 主要尺寸(mm) | ||
| 内径 | d | 20 |
| 外径 | D | 37 |
| 厚度（单列） | B | 9 |
| 厚度（多列） | T | 18 |
| 倒角尺寸 | r(min) | 0.3 |
| 倒角尺寸 | r1(min) | 0.15 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 9.4 |
| 基本额定静载荷 | C0r | 4.1 |
| 极限载荷(KN) | ||
| 轴向-单个 | 1.73 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 7.7 | |
| 作用点(mm) | ||
| a | 8.3 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 77200 |
| 油润滑 | Oil | 106000 |
| 安装尺寸(mm) | ||
| da(min) | 22.5 | |
| Da(max) | 34.5 | |
| Db(max) | 35.8 | |
| ra(max) | 0.3 | |
| rb(max) | 0.15 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 15 |
| 轻预紧 | L | 30 |
| 中预紧 | M | 67 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 17 |
| 轻预紧 | L | 21 |
| 中预紧 | M | 29 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 2 |
| 轻预紧 | L | -1 |
| 中预紧 | M | -7 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 0.066 | ||
