XC7903CTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：17 mm，外径：30 mm，厚度：14 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【X：超高转速】【C：陶瓷球型】后缀列表：【C：接触角 15°】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【DU：两个万能组合】
XC7903CTP4DU属于超高精密角接触球轴承系列，其基本尺寸为内径17mm、外径30mm、厚度14mm，结构紧凑，适用于对空间和精度有较高要求的场合。该轴承采用陶瓷球设计，具有轻量化、低摩擦的特性，有助于在高速运转条件下降低离心力影响，提升旋转精度和稳定性。
在材料特性方面，陶瓷球与钢制滚道的组合能够减少温升，延长使用寿命，并适应一些特殊工况需求。此类轴承通常应用于中小型电主轴、精密仪器或高转速传动模块中，能够满足较高的刚性和回转精度的要求。
设计上，该型号通过优化的接触角与预载荷配置，进一步增强了轴向和径向的承载能力。制造过程中采用了精密加工与严格检测，以确保其在高速、高精度环境下的可靠性。需要注意的是，实际应用效果会受到安装条件、润滑方式及工作环境等多方面因素的影响，需结合具体工况进行综合评估与选型。
X
C
7
9
0
3
C
T
P
4
D
U
X：超高转速
C：陶瓷球型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
03：内径：17 mm
C：接触角 15°
T：聚酰胺尼龙保持架
P4：P4 级精度
DU：两个万能组合
X：
超高转速
C：
陶瓷球型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
03：
内径：17 mm
C：
接触角 15°
T：
聚酰胺尼龙保持架
P4：
P4 级精度
DU：
两个万能组合

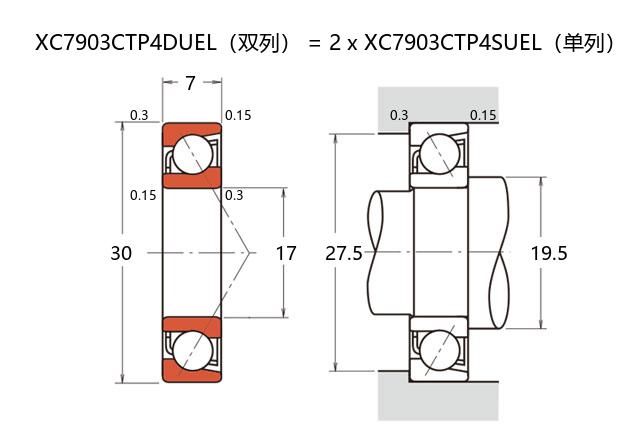

| 公称型号 | ||
| 超高速陶瓷球型 | XC7903CTP4DU | |
| 主要尺寸(mm) | ||
| 内径 | d | 17 |
| 外径 | D | 30 |
| 厚度（单列） | B | 7 |
| 厚度（多列） | T | 14 |
| 倒角尺寸 | r(min) | 0.3 |
| 倒角尺寸 | r1(min) | 0.15 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 6.5 |
| 基本额定静载荷 | C0r | 2.94 |
| 极限载荷(KN) | ||
| 轴向-单个 | 1.22 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 7.8 | |
| 作用点(mm) | ||
| a | 6.6 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 93700 |
| 油润滑 | Oil | 128000 |
| 安装尺寸(mm) | ||
| da(min) | 19.5 | |
| Da(max) | 27.5 | |
| Db(max) | 28.8 | |
| ra(max) | 0.3 | |
| rb(max) | 0.15 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 11 |
| 轻预紧 | L | 25 |
| 中预紧 | M | 49 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 13 |
| 轻预紧 | L | 21 |
| 中预紧 | M | 27 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 3 |
| 轻预紧 | L | 0 |
| 中预紧 | M | -4 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 0.032 | ||
