XC7901CTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：12 mm，外径：24 mm，厚度：12 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【X：超高转速】【C：陶瓷球型】后缀列表：【C：接触角 15°】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【DU：两个万能组合】
XC7901CTP4DU是一款超高精密角接触球轴承，其基本尺寸为内径12毫米、外径24毫米、厚度12毫米。该轴承采用陶瓷球作为滚动体，具备优异的轻量化特性和高速运转性能，适用于高转速工况。在结构设计上，角接触特性使其能够同时承受径向与轴向载荷，尤其适合需要高刚性和精确回转精度的应用场景。
该型号轴承在材料选择上注重降低离心力影响，有助于减少高速运转时的摩擦热与磨损，延长使用寿命。此外，其精密制造工艺确保了运转平稳性和低振动水平，符合高精度设备对动态性能的严格要求。常见应用领域包括精密机床主轴、高速电主轴以及测量仪器等要求高转速与高精度的场合。
需要注意的是，该轴承在实际应用中需配合适当的预紧与润滑条件，以充分发挥其性能潜力。安装与维护环节的规范性对其长期稳定性具有重要影响。
X
C
7
9
0
1
C
T
P
4
D
U
X：超高转速
C：陶瓷球型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
01：内径：12 mm
C：接触角 15°
T：聚酰胺尼龙保持架
P4：P4 级精度
DU：两个万能组合
X：
超高转速
C：
陶瓷球型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
01：
内径：12 mm
C：
接触角 15°
T：
聚酰胺尼龙保持架
P4：
P4 级精度
DU：
两个万能组合
| 公称型号 | ||
| 超高速陶瓷球型 | XC7901CTP4DU | |

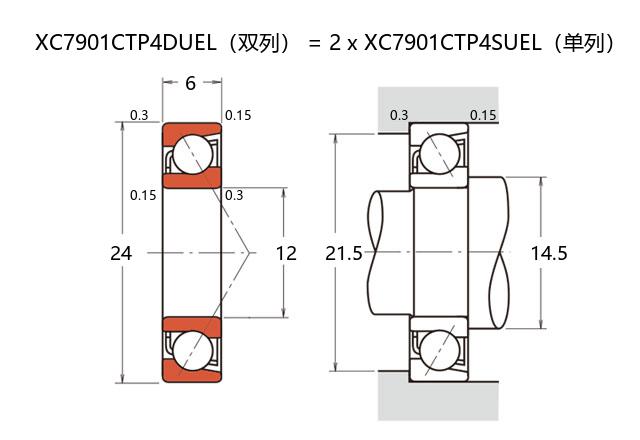

| 主要尺寸(mm) | ||
| 内径 | d | 12 |
| 外径 | D | 24 |
| 厚度（单列） | B | 6 |
| 厚度（多列） | T | 12 |
| 倒角尺寸 | r(min) | 0.3 |
| 倒角尺寸 | r1(min) | 0.15 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 3.9 |
| 基本额定静载荷 | C0r | 1.63 |
| 极限载荷(KN) | ||
| 轴向-单个 | 0.665 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 7.7 | |
| 作用点(mm) | ||
| a | 5.4 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 123000 |
| 油润滑 | Oil | 167000 |
| 安装尺寸(mm) | ||
| da(min) | 14.5 | |
| Da(max) | 21.5 | |
| Db(max) | 22.8 | |
| ra(max) | 0.3 | |
| rb(max) | 0.15 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 3.3 |
| 轻预紧 | L | 12 |
| 中预紧 | M | 25 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 8.8 |
| 轻预紧 | L | 14 |
| 中预紧 | M | 19 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 6 |
| 轻预紧 | L | 3 |
| 中预紧 | M | 0 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 0.022 | ||
