XC706CTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：6 mm，外径：17 mm，厚度：12 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【X：超高转速】【C：陶瓷球型】后缀列表：【C：接触角 15°】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【DU：两个万能组合】
XC706CTP4DU轴承属于超高精密角接触球轴承系列，基本尺寸为内径6mm、外径17mm、厚度12mm。该型号采用陶瓷球材料设计，具备轻量化、低摩擦特性，适用于高速运转工况。其结构优化了接触角与滚道精度，在支撑径向与轴向复合载荷时表现出良好的刚性。
该轴承内部填充专用润滑脂，并在密封设计中兼顾防尘与高速稳定性，有助于延长使用寿命。由于材料热膨胀系数较低，它在温升控制方面具有一定优势，适合高转速、高精度要求的应用场景，例如小型主轴或精密仪器。
需要注意实际性能受安装条件、润滑状态及负载类型等多因素影响，建议结合具体工况评估适用性。
X
C
7
0
6
C
T
P
4
D
U
X：超高转速
C：陶瓷球型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
6：内径代号，内径：6 mm
C：接触角 15°
T：聚酰胺尼龙保持架
P4：P4 级精度
DU：两个万能组合
X：
超高转速
C：
陶瓷球型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
6：
内径代号，内径：6 mm
C：
接触角 15°
T：
聚酰胺尼龙保持架
P4：
P4 级精度
DU：
两个万能组合

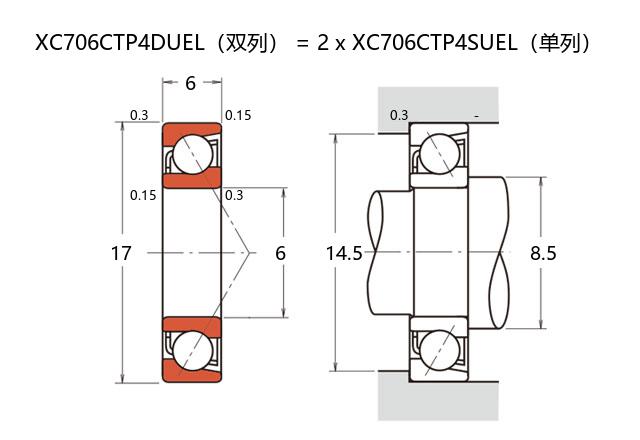

| 公称型号 | ||
| 超高速陶瓷球型 | XC706CTP4DU | |
| 主要尺寸(mm) | ||
| 内径 | d | 6 |
| 外径 | D | 17 |
| 厚度（单列） | B | 6 |
| 厚度（多列） | T | 12 |
| 倒角尺寸 | r(min) | 0.3 |
| 倒角尺寸 | r1(min) | 0.15 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 2.7 |
| 基本额定静载荷 | C0r | 0.85 |
| 极限载荷(KN) | ||
| 轴向-单个 | 0.345 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 6.6 | |
| 作用点(mm) | ||
| a | 4.5 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 192000 |
| 油润滑 | Oil | 261000 |
| 安装尺寸(mm) | ||
| da(min) | 8.5 | |
| Da(max) | 14.5 | |
| Db(max) | - | |
| ra(max) | 0.3 | |
| rb(max) | - | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 2.1 |
| 轻预紧 | L | 5.4 |
| 中预紧 | M | 15 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 5.4 |
| 轻预紧 | L | 7.6 |
| 中预紧 | M | 11 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 9 |
| 轻预紧 | L | 7 |
| 中预紧 | M | 3 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 0.012 | ||
