HCS7924ETP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：120 mm，外径：165 mm，厚度：44 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【H：高转速】【C：陶瓷球】【S：密封型】后缀列表：【E：接触角 25°】【T：尼龙保持架】【P4：P4 级精度】【DU：双列万能配对】
HCS7924ETP4DU型轴承属于超高精密角接触球轴承系列，采用陶瓷小球与密封结构设计。该型号内径为120毫米，外径165毫米，厚度44毫米，整体尺寸在精密机械中具有较好的适配性。陶瓷材料的使用可降低高速运转时的离心力效应，有助于提升转速能力并减少温升。密封结构对污染物具有阻挡作用，能够维持润滑状态稳定性。
此类轴承常见于高精度机床主轴、精密旋转平台等设备，其接触角设计可同时承受径向与轴向复合载荷。在持续高速工况下，该型号能保持相对稳定的动态性能，且预紧可调特性为不同应用场景提供了适应性。需要注意的实际使用效果会受到配合零件精度、安装工艺及润滑条件等多重因素影响。建议在选型阶段结合具体负载条件和环境特性进行综合评估。
H
C
S
7
9
2
4
E
T
P
4
D
U
H：高转速
C：陶瓷球
S：密封型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
24：内径：120 mm
E：接触角 25°
T：尼龙保持架
P4：P4 级精度
DU：双列万能配对
H：
高转速
C：
陶瓷球
S：
密封型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
24：
内径：120 mm
E：
接触角 25°
T：
尼龙保持架
P4：
P4 级精度
DU：
双列万能配对

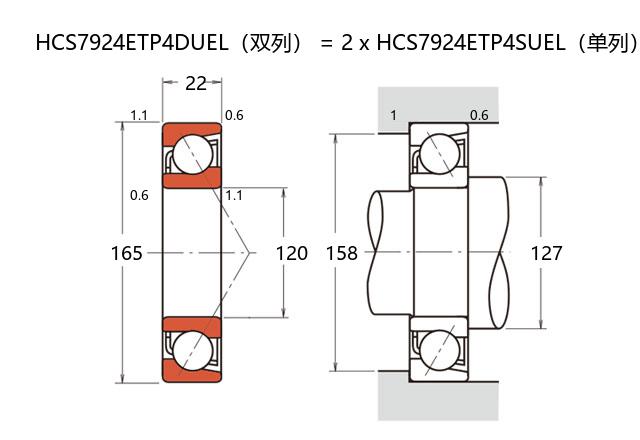

| 公称型号 | ||
| 高速陶瓷球密封型 | HCS7924ETP4DU | |
| 主要尺寸(mm) | ||
| 内径 | d | 120 |
| 外径 | D | 165 |
| 厚度（单列） | B | 22 |
| 厚度（多列） | T | 44 |
| 倒角尺寸 | r(min) | 1.1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 103 |
| 基本额定静载荷 | C0r | 96 |
| 极限载荷(KN) | ||
| 轴向-单个 | 59.5 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 44.2 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 11300 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 127 | |
| Da(max) | 158 | |
| Db(max) | 160 | |
| ra(max) | 1 | |
| rb(max) | 0.6 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 98 |
| 轻预紧 | L | 781 |
| 中预紧 | M | 2037 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 147 |
| 轻预紧 | L | 296 |
| 中预紧 | M | 417 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -12 |
| 中预紧 | M | -26 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 1.898 | ||
