HCS7920ETP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：100 mm，外径：140 mm，厚度：40 mm。
价格区间：￥9785 - ￥12035.55【详情】
前缀列表：【H：高转速】【C：陶瓷球】【S：密封型】后缀列表：【E：接触角 25°】【T：尼龙保持架】【P4：P4 级精度】【DU：双列万能配对】
HCS7920ETP4DU是一款精密角接触球轴承，属于超高精密轴承类别。该型号轴承内径为100mm，外径140mm，厚度40mm，采用陶瓷小球和密封结构设计，具备较高的尺寸稳定性和运转精度。
此类轴承适用于高速运转和较高刚性的应用场景，能够承受径向和轴向联合载荷。陶瓷材料的使用有助于降低轴承整体密度，减少高速旋转时的离心力影响，同时提升耐腐蚀性能。密封结构可有效防止污染物侵入，延长使用寿命。
在安装和使用过程中需注意配合公差和润滑条件，确保轴承性能稳定发挥。其结构特点使之广泛适用于精密机床、电主轴及其他需要高精度旋转的工业设备。通过合理选型与维护，可满足不同工况下的使用需求。
H
C
S
7
9
2
0
E
T
P
4
D
U
H：高转速
C：陶瓷球
S：密封型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
20：内径：100 mm
E：接触角 25°
T：尼龙保持架
P4：P4 级精度
DU：双列万能配对
H：
高转速
C：
陶瓷球
S：
密封型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
20：
内径：100 mm
E：
接触角 25°
T：
尼龙保持架
P4：
P4 级精度
DU：
双列万能配对
| 公称型号 | ||
| 高速陶瓷球密封型 | HCS7920ETP4DU | |

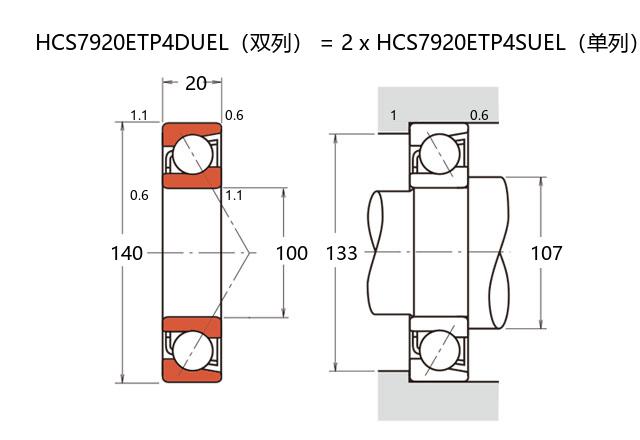

| 主要尺寸(mm) | ||
| 内径 | d | 100 |
| 外径 | D | 140 |
| 厚度（单列） | B | 20 |
| 厚度（多列） | T | 40 |
| 倒角尺寸 | r(min) | 1.1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 72 |
| 基本额定静载荷 | C0r | 64 |
| 极限载荷(KN) | ||
| 轴向-单个 | 40 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 38 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 13400 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 107 | |
| Da(max) | 133 | |
| Db(max) | 135 | |
| ra(max) | 1 | |
| rb(max) | 0.6 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 98 |
| 轻预紧 | L | 585 |
| 中预紧 | M | 1311 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 135 |
| 轻预紧 | L | 247 |
| 中预紧 | M | 330 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -10 |
| 中预紧 | M | -20 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 1.346 | ||
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| FAG HCB71920-E-2RSD-T-P4S-DUL轴承 超精密角接触球轴承 |
FAG | 100 X 140 X 40 | 华南 | 德国 | 5 | 12035.55 | ￥9785 | |
