HCS72014FTP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：70 mm，外径：110 mm，厚度：24 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【H：高转速】【C：陶瓷球】【S：密封型】后缀列表：【F：接触角 18°】【T：尼龙保持架】【P4：P4 级精度】【SU：单个万能组合】
HCS72014FTP4SU是一款具备超高精密特性的角接触球轴承，其基本结构参数为内径70mm、外径110mm、厚度24mm，适用于对刚性和旋转精度有较高要求的应用场景。该轴承采用陶瓷小球作为滚动体，搭配优化的密封配置，能够在高速运转条件下有效抑制温升并降低摩擦损耗。陶瓷材料的低密度与高硬度特性有助于减轻高速旋转时的离心力影响，同时提升耐磨损性能。
在设计方面，该型号融合了精密角接触球轴承的典型优势，可通过特定的接触角设置承受复合方向的载荷。密封结构的优化进一步增强了防尘与防污染能力，适用于对清洁度有严格要求的精密传动系统。此类轴承常见于高速电主轴、精密仪器及高转速传动模块中，可在保持稳定性的同时满足长寿命使用需求。
需要注意的是，实际应用中需结合具体工况匹配润滑方案与安装条件，以充分发挥其技术特点。不同负载与转速环境下的表现可能存在差异，建议参考技术手册进行系统适配。
H
C
S
7
2
0
1
4
F
T
P
4
S
U
H：高转速
C：陶瓷球
S：密封型
7：精密角接触球轴承
2：宽度系列：宽型 2 系列
0：直径系列：超轻 10 系列
14：内径：70 mm
F：接触角 18°
T：尼龙保持架
P4：P4 级精度
SU：单个万能组合
H：
高转速
C：
陶瓷球
S：
密封型
7：
精密角接触球轴承
2：
宽度系列：宽型 2 系列
0：
直径系列：超轻 10 系列
14：
内径：70 mm
F：
接触角 18°
T：
尼龙保持架
P4：
P4 级精度
SU：
单个万能组合
| 公称型号 | ||
| 高速陶瓷球密封型 | HCS72014FTP4SU | |

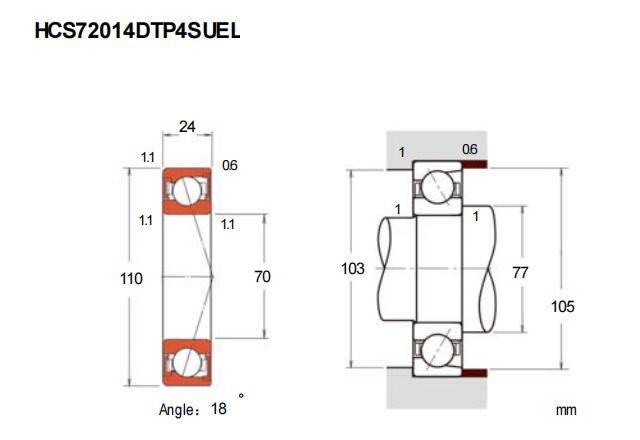

| 主要尺寸(mm) | ||
| 内径 | d | 70 |
| 外径 | D | 110 |
| 厚度（单列） | B | 24 |
| 厚度（多列） | T | - |
| 倒角尺寸 | r(min) | 1.1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 22.3 |
| 基本额定静载荷 | C0r | 18.9 |
| 极限载荷(KN) | ||
| 轴向-单个 | 18.8 | |
| 接触角 | ||
| 度 | ° | 18 |
| 系数 | ||
| fo | 10.9 | |
| 作用点(mm) | ||
| a | 26.5 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 20000 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 77 | |
| Da(max) | 103 | |
| Db(max) | 105 | |
| ra(max) | 1 | |
| rb(max) | 0.6 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 49 |
| 轻预紧 | L | 262 |
| 中预紧 | M | 582 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 60 |
| 轻预紧 | L | 108 |
| 中预紧 | M | 147 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -10 |
| 中预紧 | M | -20 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 0.724 | ||
