HCS72009ETP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：45 mm，外径：75 mm，厚度：38 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【H：高转速】【C：陶瓷球】【S：密封型】后缀列表：【E：接触角 25°】【T：尼龙保持架】【P4：P4 级精度】【DU：双列万能配对】
HCS72009ETP4DU属于超高精密角接触球轴承系列，其内径、外径和厚度分别为45毫米、75毫米和38毫米。该型号采用陶瓷小球作为滚动体，具备较高的刚度和耐磨损性能。在结构设计上，密封系统的加入有助于在复杂工况下维持润滑状态并阻挡外部污染。此类轴承通常适用于中高转速场景，能够同时承受径向和轴向载荷。
由于材料特性，陶瓷小球在一定程度上可减少离心力对高速运转的影响，并缓解在温差变化较大环境下的热膨胀差异。接触角的设计优化了载荷分布，有助于提升运行平稳性。此类轴承多用于对旋转精度和动态性能有较高要求的设备，例如精密主轴或测量仪器。
在安装和维护过程中，需注意配合公差及润滑剂的选型，以充分发挥其性能潜力。储存时应避免湿气和粉尘环境，以保持初始精度。这类轴承的设计兼顾了精度保持与工况适应性，为设备长期稳定运行提供支持。
H
C
S
7
2
0
0
9
E
T
P
4
D
U
H：高转速
C：陶瓷球
S：密封型
7：精密角接触球轴承
2：宽度系列：宽型 2 系列
0：直径系列：超轻 10 系列
09：内径：45 mm
E：接触角 25°
T：尼龙保持架
P4：P4 级精度
DU：双列万能配对
H：
高转速
C：
陶瓷球
S：
密封型
7：
精密角接触球轴承
2：
宽度系列：宽型 2 系列
0：
直径系列：超轻 10 系列
09：
内径：45 mm
E：
接触角 25°
T：
尼龙保持架
P4：
P4 级精度
DU：
双列万能配对
| 公称型号 | ||
| 高速陶瓷球密封型 | HCS72009ETP4DU | |

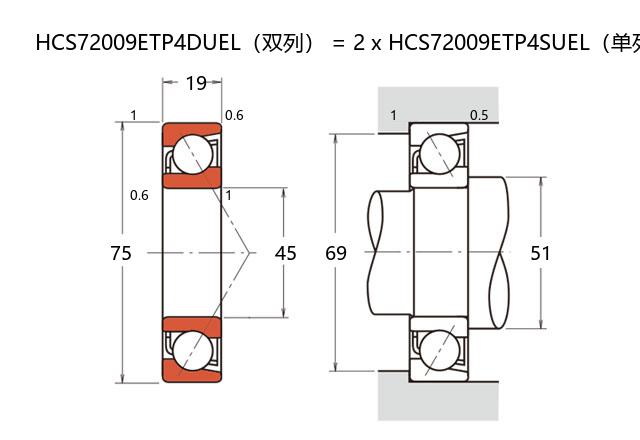

| 主要尺寸(mm) | ||
| 内径 | d | 45 |
| 外径 | D | 75 |
| 厚度（单列） | B | 19 |
| 厚度（多列） | T | 38 |
| 倒角尺寸 | r(min) | 1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 22.4 |
| 基本额定静载荷 | C0r | 16.5 |
| 极限载荷(KN) | ||
| 轴向-单个 | 10.1 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 23.3 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 26700 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 51 | |
| Da(max) | 69 | |
| Db(max) | 70 | |
| ra(max) | 1 | |
| rb(max) | 0.5 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 49 |
| 轻预紧 | L | 285 |
| 中预紧 | M | 590 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 82 |
| 轻预紧 | L | 150 |
| 中预紧 | M | 197 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -8 |
| 中预紧 | M | -15 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 0.582 | ||
