HCS708CTP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：8 mm，外径：22 mm，厚度：7 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【H：高转速】【C：陶瓷球】【S：密封型】后缀列表：【C：接触角 15°】【T：尼龙保持架】【P4：P4 级精度】【SU：单个万能组合】
HCS708CTP4SU是一款适用于高精度应用场景的角接触球轴承，其结构设计考虑了高速运转和精密定位的需求。该型号轴承内径为8毫米，外径22毫米，厚度7毫米，紧凑的尺寸使其在空间受限的装置中具有较好的适应性。
作为超高精密轴承中的一员，该产品采用了陶瓷小球作为滚动体，这类材料在降低旋转惯量的同时，有助于提升转速能力并减少温升效应。接触角的设计使轴承能够承受复合方向的载荷，在同时存在径向力和轴向力的工况下保持稳定运转。
密封结构的加入为轴承内部工作环境提供了额外保障，可有效控制润滑剂逸散并阻隔外部污染物。这种特性使得该型号在长期运行条件下仍能维持相对稳定的性能表现。轴承的精度等级符合P4级标准，在旋转精度和运行平稳性方面能够满足精密设备的要求。
此类轴承常见于小型主轴、精密仪器及高转速传动模块等应用领域。通过合理的安装与维护，可在各类精密机械系统中发挥其技术特点。需要根据实际工况条件综合评估其适用性，并参考专业技术资料进行选型决策。
H
C
S
7
0
8
C
T
P
4
S
U
H：高转速
C：陶瓷球
S：密封型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
8：内径代号，内径：8 mm
C：接触角 15°
T：尼龙保持架
P4：P4 级精度
SU：单个万能组合
H：
高转速
C：
陶瓷球
S：
密封型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
8：
内径代号，内径：8 mm
C：
接触角 15°
T：
尼龙保持架
P4：
P4 级精度
SU：
单个万能组合

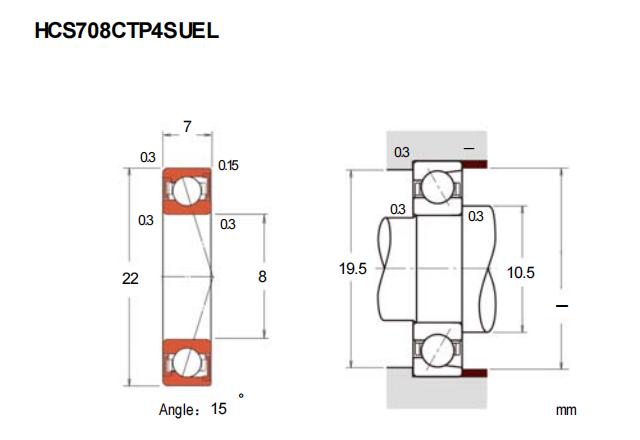

| 公称型号 | ||
| 高速陶瓷球密封型 | HCS708CTP4SU | |
| 主要尺寸(mm) | ||
| 内径 | d | 8 |
| 外径 | D | 22 |
| 厚度（单列） | B | 7 |
| 厚度（多列） | T | - |
| 倒角尺寸 | r(min) | 0.3 |
| 倒角尺寸 | r1(min) | 0.15 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 2.31 |
| 基本额定静载荷 | C0r | 0.8 |
| 极限载荷(KN) | ||
| 轴向-单个 | 0.66 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 7 | |
| 作用点(mm) | ||
| a | 5.5 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 127000 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 10.5 | |
| Da(max) | 19.5 | |
| Db(max) | - | |
| ra(max) | 0.3 | |
| rb(max) | - | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 5.9 |
| 轻预紧 | L | 11 |
| 中预紧 | M | 21 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 9 |
| 轻预紧 | L | 11 |
| 中预紧 | M | 15 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 6 |
| 轻预紧 | L | 4 |
| 中预紧 | M | 1 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 0.012 | ||
