HCS706CTP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：6 mm，外径：17 mm，厚度：6 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【H：高转速】【C：陶瓷球】【S：密封型】后缀列表：【C：接触角 15°】【T：尼龙保持架】【P4：P4 级精度】【SU：单个万能组合】
HCS706CTP4SU属于超高精密角接触球轴承系列，采用陶瓷小球和密封结构设计。其内径为6毫米，外径17毫米，厚度6毫米，尺寸规格适配高转速、高刚性的应用场景。该轴承的接触角设计可同时承受径向和轴向载荷，尤其适合多轴并联或预紧安装的使用条件。
陶瓷材料具有低密度、高硬度及自润滑特性，有助于降低运转时的离心力，减少摩擦温升。密封结构能够有效隔绝外部污染物，延长润滑脂使用寿命，提升运行稳定性。该型号在高速主轴、精密仪器及高精度旋转平台等领域具有广泛应用。
在安装时需注意配合公差和预紧力的控制，确保载荷均匀分布。使用环境应避免极端温度及腐蚀性介质，以维持长期精度。合理的维护周期可进一步优化轴承性能，适应不同工况需求。
H
C
S
7
0
6
C
T
P
4
S
U
H：高转速
C：陶瓷球
S：密封型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
6：内径代号，内径：6 mm
C：接触角 15°
T：尼龙保持架
P4：P4 级精度
SU：单个万能组合
H：
高转速
C：
陶瓷球
S：
密封型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
6：
内径代号，内径：6 mm
C：
接触角 15°
T：
尼龙保持架
P4：
P4 级精度
SU：
单个万能组合

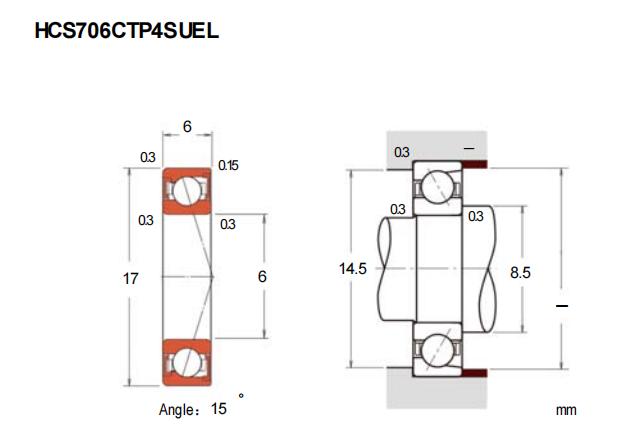

| 公称型号 | ||
| 高速陶瓷球密封型 | HCS706CTP4SU | |
| 主要尺寸(mm) | ||
| 内径 | d | 6 |
| 外径 | D | 17 |
| 厚度（单列） | B | 6 |
| 厚度（多列） | T | - |
| 倒角尺寸 | r(min) | 0.3 |
| 倒角尺寸 | r1(min) | 0.15 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 1.35 |
| 基本额定静载荷 | C0r | 0.425 |
| 极限载荷(KN) | ||
| 轴向-单个 | 0.345 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 6.6 | |
| 作用点(mm) | ||
| a | 4.5 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 166000 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 8.5 | |
| Da(max) | 14.5 | |
| Db(max) | - | |
| ra(max) | 0.3 | |
| rb(max) | - | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 2.1 |
| 轻预紧 | L | 5.4 |
| 中预紧 | M | 15 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 5.4 |
| 轻预紧 | L | 7.6 |
| 中预紧 | M | 11 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 9 |
| 轻预紧 | L | 7 |
| 中预紧 | M | 3 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 0.006 | ||
