HCS7018FTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：90 mm，外径：140 mm，厚度：48 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【H：高转速】【C：陶瓷球】【S：密封型】后缀列表：【F：接触角 18°】【T：尼龙保持架】【P4：P4 级精度】【DU：双列万能配对】
HCS7018FTP4DU型轴承属于超高精密角接触球轴承系列，基本尺寸为内径90mm、外径140mm、厚度48mm。该型号采用陶瓷小球作为滚动体，配合优化的密封结构设计，在降低摩擦系数的同时增强了内部润滑剂的保持能力。此类轴承通常适用于高转速工况，其材料特性有助于抑制运转过程中的温升，并提升对复杂负载条件的适应能力。
在制造工艺方面，该产品通过特殊的表面处理技术和严格的尺寸公差控制，使轴承在长期运行中能够维持稳定的轴向与径向定位精度。密封系统的优化设计有效阻隔外部污染物侵入，延长了轴承在洁净环境下的使用寿命。
此类精密角接触球轴承常见于精密机床主轴、高速电主轴系统及测量仪器等对运动精度要求较高的设备中。其结构特点使之能够同时承受径向与轴向联合载荷，在连续运转条件下仍可保持平稳的工作状态。值得注意的是，实际应用时需根据具体工况条件配合适当的安装方法与润滑方案，才能充分发挥其性能优势。
H
C
S
7
0
1
8
F
T
P
4
D
U
H：高转速
C：陶瓷球
S：密封型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
18：内径：90 mm
F：接触角 18°
T：尼龙保持架
P4：P4 级精度
DU：双列万能配对
H：
高转速
C：
陶瓷球
S：
密封型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
18：
内径：90 mm
F：
接触角 18°
T：
尼龙保持架
P4：
P4 级精度
DU：
双列万能配对
| 公称型号 | ||
| 高速陶瓷球密封型 | HCS7018FTP4DU | |

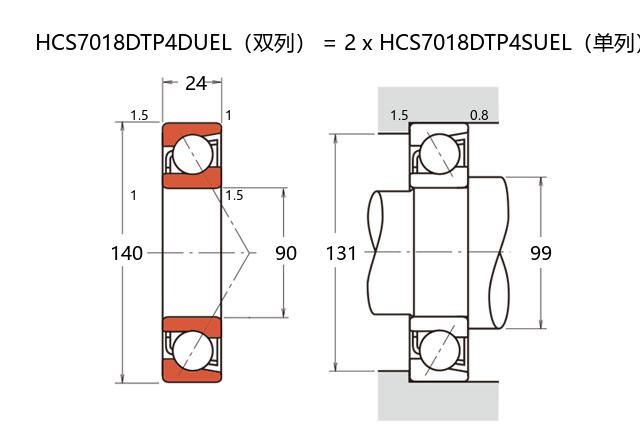

| 主要尺寸(mm) | ||
| 内径 | d | 90 |
| 外径 | D | 140 |
| 厚度（单列） | B | 24 |
| 厚度（多列） | T | 48 |
| 倒角尺寸 | r(min) | 1.5 |
| 倒角尺寸 | r1(min) | 1 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 70 |
| 基本额定静载荷 | C0r | 63 |
| 极限载荷(KN) | ||
| 轴向-单个 | 31.5 | |
| 接触角 | ||
| 度 | ° | 18 |
| 系数 | ||
| fo | 10.9 | |
| 作用点(mm) | ||
| a | 30.7 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 15700 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 99 | |
| Da(max) | 131 | |
| Db(max) | 134 | |
| ra(max) | 1.5 | |
| rb(max) | 0.8 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 98 |
| 轻预紧 | L | 372 |
| 中预紧 | M | 943 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 83 |
| 轻预紧 | L | 134 |
| 中预紧 | M | 191 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -10 |
| 中预紧 | M | -24 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 2.32 | ||
