HCS7004CTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：20 mm，外径：42 mm，厚度：24 mm。
价格区间：￥1749.3 - ￥2151.64【详情】
前缀列表：【H：高转速】【C：陶瓷球】【S：密封型】后缀列表：【C：接触角 15°】【T：尼龙保持架】【P4：P4 级精度】【DU：双列万能配对】
HCS7004CTP4DU属于超高精密角接触球轴承系列，其基本尺寸为内径20毫米、外径42毫米、厚度24毫米。该结构采用陶瓷小球材质，具备较低的密度与优异的刚性，同时在高速运转条件下可减少离心力影响，有助于提升旋转精度与稳定性。接触角设计优化了轴向与径向载荷的分配能力，适用于中高转速的工况环境。
密封结构能有效隔绝外部污染物并减少润滑剂泄漏，延长了轴承在洁净或轻微污染环境中的使用寿命。此类轴承常见于高精度机床主轴、电主轴以及测量仪器等设备，满足对运转平稳性与定位准确性要求较高的应用场景。
在安装与使用过程中，需注意配合公差的选择及润滑条件的匹配，以确保性能发挥并维持长期运行的可靠性。不同工况下的实际表现可能受负载、转速及环境因素影响，建议结合具体应用条件进行综合评估与选型。
H
C
S
7
0
0
4
C
T
P
4
D
U
H：高转速
C：陶瓷球
S：密封型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
04：内径：20 mm
C：接触角 15°
T：尼龙保持架
P4：P4 级精度
DU：双列万能配对
H：
高转速
C：
陶瓷球
S：
密封型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
04：
内径：20 mm
C：
接触角 15°
T：
尼龙保持架
P4：
P4 级精度
DU：
双列万能配对
| 公称型号 | ||
| 高速陶瓷球密封型 | HCS7004CTP4DU | |

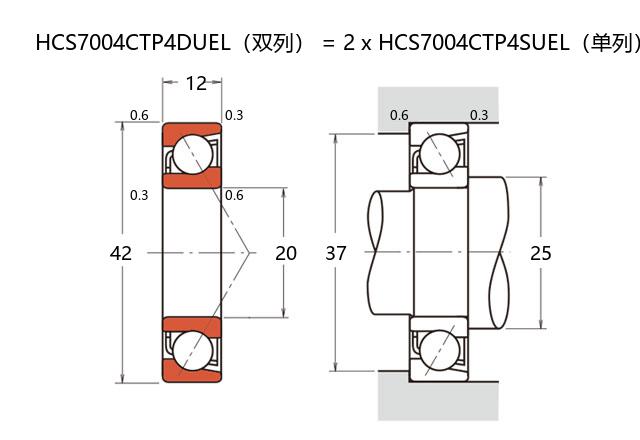

| 主要尺寸(mm) | ||
| 内径 | d | 20 |
| 外径 | D | 42 |
| 厚度（单列） | B | 12 |
| 厚度（多列） | T | 24 |
| 倒角尺寸 | r(min) | 0.6 |
| 倒角尺寸 | r1(min) | 0.3 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 14.9 |
| 基本额定静载荷 | C0r | 6.4 |
| 极限载荷(KN) | ||
| 轴向-单个 | 2.67 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 7.2 | |
| 作用点(mm) | ||
| a | 10.1 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 61300 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 25 | |
| Da(max) | 37 | |
| Db(max) | 39.5 | |
| ra(max) | 0.6 | |
| rb(max) | 0.3 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 25 |
| 轻预紧 | L | 54 |
| 中预紧 | M | 119 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 20 |
| 轻预紧 | L | 27 |
| 中预紧 | M | 37 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -5 |
| 中预紧 | M | -13 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 0.122 | ||
