HC7909FTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：45 mm，外径：68 mm，厚度：24 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【H：高转速】【C：陶瓷球型】后缀列表：【F：18° 接触角】【T：树脂保持架】【P4：ISO 4级精度】【DU：两个万能组合】
HC7909FTP4DU型轴承属于超高精密角接触球轴承系列，其内外圈及滚动体采用陶瓷材料制成，具有轻质、高硬度和耐腐蚀的特点。该轴承内径为45毫米，外径为68毫米，厚度为24毫米，结构紧凑，适用于空间受限的高精度场景。
此类轴承通常能够承受径向和轴向联合载荷，接触角设计使其在高速旋转条件下保持稳定性能。由于采用陶瓷小球，可在润滑条件有限的环境中运行，并减少因温差引起的尺寸变化。此类设计多见于高转速主轴、精密仪器或测量设备中，能够满足对旋转精度和刚性有较高要求的应用场景。
在安装和使用时，需注意配合零件的加工精度及清洁度，避免因装配不当影响性能。同时，适当的预紧力和润滑条件有助于延长使用寿命。此类轴承的性能表现可能因实际工况而异，用户可根据具体需求进一步确认其适用性。
H
C
7
9
0
9
F
T
P
4
D
U
H：高转速
C：陶瓷球型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
09：内径：45 mm
F：18° 接触角
T：树脂保持架
P4：ISO 4级精度
DU：两个万能组合
H：
高转速
C：
陶瓷球型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
09：
内径：45 mm
F：
18° 接触角
T：
树脂保持架
P4：
ISO 4级精度
DU：
两个万能组合
| 公称型号 | ||
| 高速陶瓷球型 | HC7909FTP4DU | |

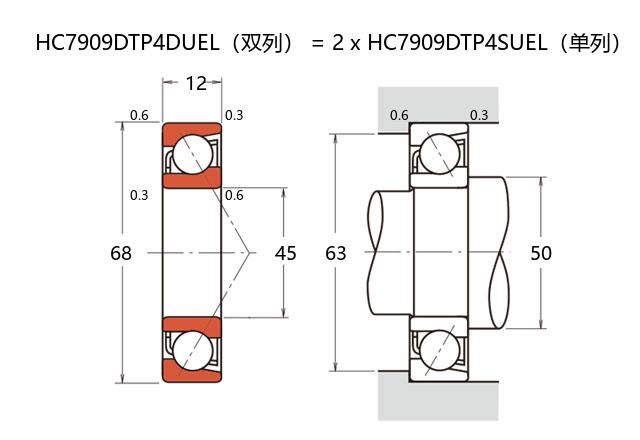

| 主要尺寸(mm) | ||
| 内径 | d | 45 |
| 外径 | D | 68 |
| 厚度（单列） | B | 12 |
| 厚度（多列） | T | 24 |
| 倒角尺寸 | r(min) | 0.6 |
| 倒角尺寸 | r1(min) | 0.3 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 24.2 |
| 基本额定静载荷 | C0r | 16.6 |
| 极限载荷(KN) | ||
| 轴向-单个 | 8.1 | |
| 接触角 | ||
| 度 | ° | 18 |
| 系数 | ||
| fo | 10.6 | |
| 作用点(mm) | ||
| a | 15.2 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 31900 |
| 油润滑 | Oil | 49600 |
| 安装尺寸(mm) | ||
| da(min) | 50 | |
| Da(max) | 63 | |
| Db(max) | 65.5 | |
| ra(max) | 0.6 | |
| rb(max) | 0.3 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 49 |
| 轻预紧 | L | 168 |
| 中预紧 | M | 335 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 46 |
| 轻预紧 | L | 72 |
| 中预紧 | M | 95 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -8 |
| 中预紧 | M | -16 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 0.24 | ||
