HC7906ETP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：30 mm，外径：47 mm，厚度：18 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【H：高转速】【C：陶瓷球型】后缀列表：【E：接触角 25°】【T：树脂保持架】【P4：ISO 4级精度】【DU：两个万能组合】
HC7906ETP4DU型轴承属于超高精密角接触球轴承系列，采用陶瓷小球设计。其基本尺寸为内径30毫米、外径47毫米、厚度18毫米，折合英制尺寸约为内径1.181英寸、外径1.850英寸、厚度0.709英寸。该结构通过陶瓷材质与特殊热处理工艺的配合，有助于降低高速运转时的离心力效应，并减缓温升趋势。
此类轴承通常适用于对旋转精度和动态特性有较高要求的工况，例如精密机床主轴或测量仪器转台。设计中常采用预载荷调整与油脂润滑相结合的方式，以兼顾刚性需求与转速适应性。在特定安装条件下，这种配置可能表现出较稳定的运行精度保持能力。
需注意实际使用效果会受到配合零件精度、装配工艺及维护条件等因素的影响。建议用户在选型阶段结合具体应用场景的载荷分布、转速范围及环境条件进行综合评估。
H
C
7
9
0
6
E
T
P
4
D
U
H：高转速
C：陶瓷球型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
06：内径：30 mm
E：接触角 25°
T：树脂保持架
P4：ISO 4级精度
DU：两个万能组合
H：
高转速
C：
陶瓷球型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
06：
内径：30 mm
E：
接触角 25°
T：
树脂保持架
P4：
ISO 4级精度
DU：
两个万能组合

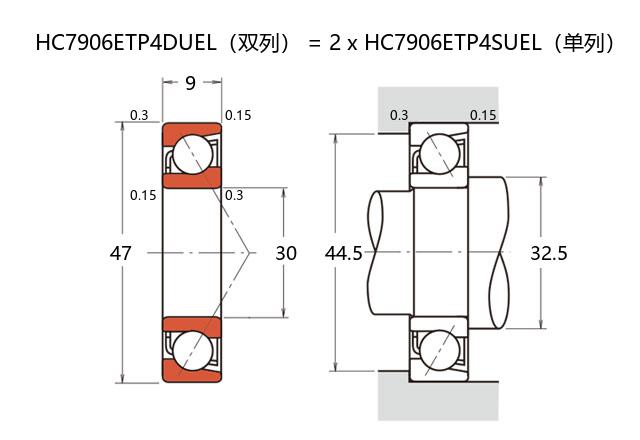

| 公称型号 | ||
| 高速陶瓷球型 | HC7906ETP4DU | |
| 主要尺寸(mm) | ||
| 内径 | d | 30 |
| 外径 | D | 47 |
| 厚度（单列） | B | 9 |
| 厚度（多列） | T | 18 |
| 倒角尺寸 | r(min) | 0.3 |
| 倒角尺寸 | r1(min) | 0.15 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 10.54 |
| 基本额定静载荷 | C0r | 6.2 |
| 极限载荷(KN) | ||
| 轴向-单个 | 4.6 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 13.5 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 37000 |
| 油润滑 | Oil | 58000 |
| 安装尺寸(mm) | ||
| da(min) | 32.5 | |
| Da(max) | 44.5 | |
| Db(max) | 45.8 | |
| ra(max) | 0.3 | |
| rb(max) | 0.15 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 25 |
| 轻预紧 | L | 185 |
| 中预紧 | M | 366 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 52 |
| 轻预紧 | L | 105 |
| 中预紧 | M | 136 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -8 |
| 中预紧 | M | -14 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 0.1 | ||
