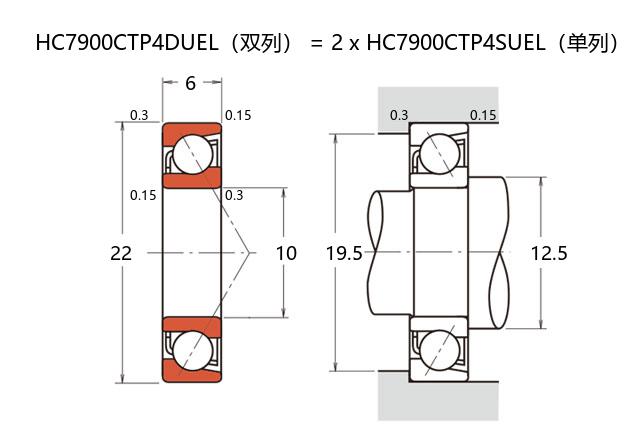

| 公称型号(小陶瓷球万能配组型) | ||
| 单个 | HC7900CTP4SUEL | |
| 对装 | HC7900CTP4DUEL | |
| 主要尺寸(mm) | ||
| d | 10 | |
| D | 22 | |
| B | 6 | |
| r(min) | 0.3 | |
| r1(min) | 0.15 | |
| 额定载荷(KN) | ||
| Cr | 1.78 | |
| Cor | 0.685 | |
| 极限载荷 | ||
| 轴向(KN) | 0.56 | |
| 接触角 | ||
| (度) | 15 | |
| 系数 | ||
| f0 | 7.4 | |
| 作用点 | ||
| a(mm) | 5.1 | |
| 限制速度(rpm) | ||
| 脂润滑 | 119000 | |
| 油润滑 | 175000 | |
| 安装尺寸(mm) | ||
| da(min) | 12.5 | |
| Da(max) | 19.5 | |
| Db(max) | 20.8 | |
| ra(max) | 0.3 | |
| rb(min) | 0.15 | |
| 预紧力(DU,DB,DF) | ||
| EL(N) | 4.5 | |
| L(N) | 13 | |
| M(N) | 20 | |
| H(N) | － | |
| 轴向刚度(DU,DB,DF) | ||
| EL(N/μm) | 9 | |
| L(N/μm) | 13 | |
| M(N/μm) | 16 | |
| H(N/μm) | － | |
| 测量轴向游隙 | ||
| EL(μm) | 6 | |
| L(μm) | 3 | |
| M(μm) | 1 | |
| H(μm) | － | |
| 重量(kg) | ||
| 单个 | 0.01 | |
| 对装 | 0.02 | |
