HC7212CTP4SUEL轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径： mm，外径： mm，厚度： mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【H：高转速】【C：陶瓷球型】后缀列表：【C：接触角 15°】【T：树脂保持架】【P4：ISO 4级精度】【SU：单个万能组合】【EL：超轻预紧】
HC7212CTP4SUEL属于超高精密角接触球轴承系列，采用陶瓷小球设计。该型号内径为60毫米，外径为110毫米，厚度为22毫米，尺寸参数符合常规工况对空间布局的要求。其结构设计兼顾径向与轴向载荷能力，通过优化的接触角与滚道几何形状，提升高速运转稳定性。
该轴承采用混合陶瓷材料，滚动体使用氮化硅替代传统钢球，显著降低高速旋转时的离心力效应，同时减少摩擦发热与磨损风险。套圈与保持架经过特殊表面处理，配合精密预紧调整，可有效控制动态跳动误差。此类轴承适用于中等转速至高速场景，常见于精密主轴、测量仪器及高响应电机等设备，在持续运转工况下表现出良好的尺寸保持性与温升控制能力。
选型时需注意配合公差与润滑条件的匹配性，适当的安装与维护能进一步发挥其性能优势。该型号通过材料与工艺的创新组合，为精密传动系统提供了可靠的支持方案。
H
C
7
2
1
2
C
T
P
4
S
U
E
L
H：高转速
C：陶瓷球型
7：精密角接触球轴承
2：尺寸系列：轻窄 02 系列
12：内径：60 mm
C：接触角 15°
T：树脂保持架
P4：ISO 4级精度
SU：单个万能组合
EL：超轻预紧
H：
高转速
C：
陶瓷球型
7：
精密角接触球轴承
2：
尺寸系列：轻窄 02 系列
12：
内径：60 mm
C：
接触角 15°
T：
树脂保持架
P4：
ISO 4级精度
SU：
单个万能组合
EL：
超轻预紧
| 公称型号 | ||
| 高速陶瓷球型 | HC7212CTP4SUEL | |

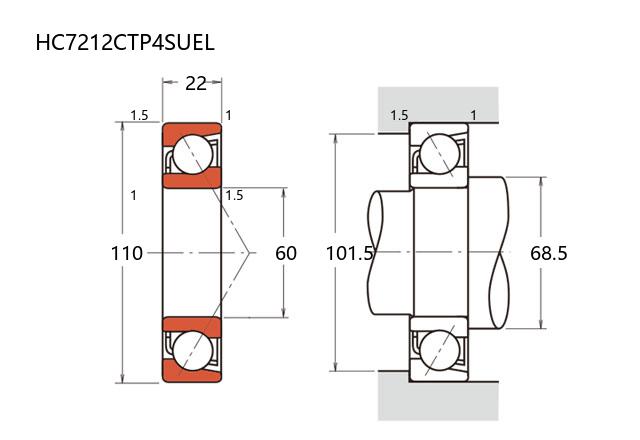

| 主要尺寸(mm) | ||
| 内径 | d | 60 |
| 外径 | D | 110 |
| 厚度（单列） | B | 22 |
| 厚度（多列） | T | 1.5 |
| 倒角尺寸 | r(min) | 1 |
| 倒角尺寸 | r1(min) | 49 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 22.4 |
| 基本额定静载荷 | C0r | 29.5 |
| 极限载荷(KN) | ||
| 轴向-单个 | 15 | |
| 接触角 | ||
| 度 | ° | 6.6 |
| 系数 | ||
| fo | 22.8 | |
| 作用点(mm) | ||
| a | 12900 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 25900 |
| 油润滑 | Oil | 68.5 |
| 安装尺寸(mm) | ||
| da(min) | 101.5 | |
| Da(max) | 104 | |
| Db(max) | 1.5 | |
| ra(max) | 1 | |
| rb(max) | 190 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 397 |
| 轻预紧 | L | 928 |
| 中预紧 | M | 1878 |
| 重预紧 | H | 64 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 86 |
| 轻预紧 | L | 126 |
| 中预紧 | M | 178 |
| 重预紧 | H | -11 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | -22 |
| 轻预紧 | L | -42 |
| 中预紧 | M | -67 |
| 重预紧 | H | 0.65 |
| 轴承组合 | ||
| 方式 | 1.3 | |
| 列数 | ||
| 重量(Kg) | ||
