HC7202CTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：15 mm，外径：35 mm，厚度：22 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【H：高转速】【C：陶瓷球型】后缀列表：【C：接触角 15°】【T：树脂保持架】【P4：ISO 4级精度】【DU：两个万能组合】
HC7202CTP4DU属于超高精密角接触球轴承系列。该型号采用陶瓷小球材质，在保持基本尺寸内径15毫米、外径35毫米、厚度22毫米的前提下，实现了轻量化与高刚性的平衡。陶瓷材料的低热膨胀系数和耐腐蚀特性，使其在高速运转条件下能够保持稳定的预压性能和尺寸精度。
此类轴承常见于高转速主轴系统或精密仪器设备中，其接触角设计可同时承受径向与轴向复合载荷。混合陶瓷结构能有效抑制电蚀现象，延长使用寿命。在润滑条件良好时，该型号可适应每分钟数万转的运转工况，且温升控制表现良好。
由于采用P4级精度标准，该轴承在径向跳动和端面平行度方面具有较高一致性。特殊的保持架设计进一步优化了润滑剂流场分布，增强高速运转时的稳定性。这类轴承适合应用在需要长期保持精密的定位精度的旋转平台上。
H
C
7
2
0
2
C
T
P
4
D
U
H：高转速
C：陶瓷球型
7：精密角接触球轴承
2：尺寸系列：轻窄 02 系列
02：内径：15 mm
C：接触角 15°
T：树脂保持架
P4：ISO 4级精度
DU：两个万能组合
H：
高转速
C：
陶瓷球型
7：
精密角接触球轴承
2：
尺寸系列：轻窄 02 系列
02：
内径：15 mm
C：
接触角 15°
T：
树脂保持架
P4：
ISO 4级精度
DU：
两个万能组合

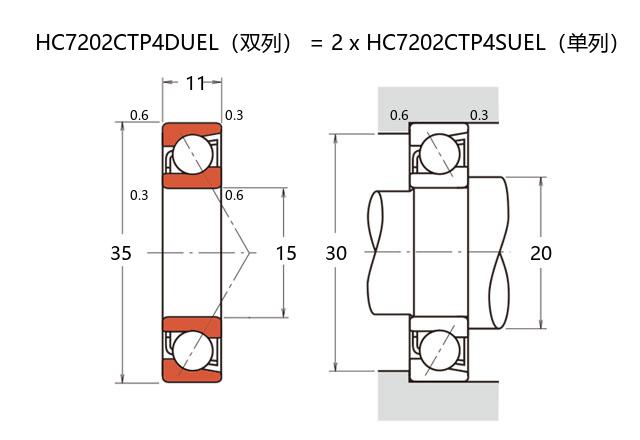

| 公称型号 | ||
| 高速陶瓷球型 | HC7202CTP4DU | |
| 主要尺寸(mm) | ||
| 内径 | d | 15 |
| 外径 | D | 35 |
| 厚度（单列） | B | 11 |
| 厚度（多列） | T | 22 |
| 倒角尺寸 | r(min) | 0.6 |
| 倒角尺寸 | r1(min) | 0.3 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 11.6 |
| 基本额定静载荷 | C0r | 4.48 |
| 极限载荷(KN) | ||
| 轴向-单个 | 1.89 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 6.8 | |
| 作用点(mm) | ||
| a | 8.8 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 76000 |
| 油润滑 | Oil | 112000 |
| 安装尺寸(mm) | ||
| da(min) | 20 | |
| Da(max) | 30 | |
| Db(max) | 32.5 | |
| ra(max) | 0.6 | |
| rb(max) | 0.3 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 20 |
| 轻预紧 | L | 39 |
| 中预紧 | M | 83 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 16 |
| 轻预紧 | L | 21 |
| 中预紧 | M | 29 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 1 |
| 轻预紧 | L | -3 |
| 中预紧 | M | -10 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 0.08 | ||
