HC707CTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：7 mm，外径：19 mm，厚度：12 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【H：高转速】【C：陶瓷球型】后缀列表：【C：接触角 15°】【T：树脂保持架】【P4：ISO 4级精度】【DU：两个万能组合】
HC707CTP4DU是一款适用于精密旋转部件的角接触球轴承。其内径为7毫米，外径19毫米，厚度12毫米。该型号属于超高精密类别的陶瓷小球型系列，采用混合陶瓷结构设计，滚动体由氮化硅材料制成，内外圈则采用高品质钢制。
在性能方面，这种结构组合有助于降低运转时的离心力效应，同时保持良好的刚性平衡。由于材料特性的差异，这类轴承在高速运转条件下能够表现出较稳定的动态特性，对润滑条件的适应性也相对较好。其接触角设计支持复合方向的载荷承载，常见于需要同时承受径向与轴向负荷的精密机构。
此类轴承多应用于高转速主轴系统、精密仪器等场景。在安装时需注意预紧力的合理控制，并确保工作环境的洁净度。在使用过程中，适当的润滑与维护有助于保持其性能稳定性。
H
C
7
0
7
C
T
P
4
D
U
H：高转速
C：陶瓷球型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
7：内径代号，内径：7 mm
C：接触角 15°
T：树脂保持架
P4：ISO 4级精度
DU：两个万能组合
H：
高转速
C：
陶瓷球型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
7：
内径代号，内径：7 mm
C：
接触角 15°
T：
树脂保持架
P4：
ISO 4级精度
DU：
两个万能组合

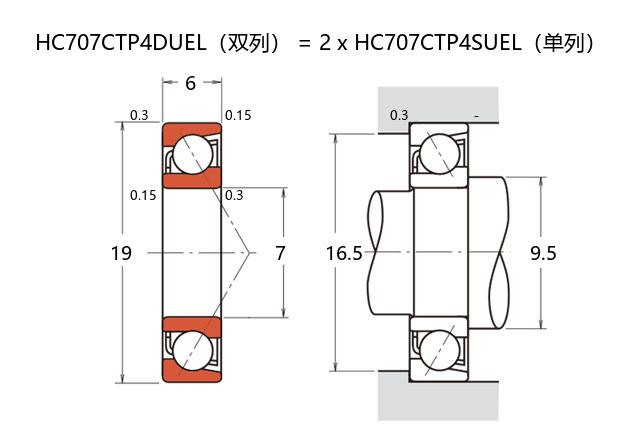

| 公称型号 | ||
| 高速陶瓷球型 | HC707CTP4DU | |
| 主要尺寸(mm) | ||
| 内径 | d | 7 |
| 外径 | D | 19 |
| 厚度（单列） | B | 6 |
| 厚度（多列） | T | 12 |
| 倒角尺寸 | r(min) | 0.3 |
| 倒角尺寸 | r1(min) | 0.15 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 3.9 |
| 基本额定静载荷 | C0r | 1.28 |
| 极限载荷(KN) | ||
| 轴向-单个 | 0.44 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 6.5 | |
| 作用点(mm) | ||
| a | 4.7 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 150000 |
| 油润滑 | Oil | 230000 |
| 安装尺寸(mm) | ||
| da(min) | 9 | |
| Da(max) | 17 | |
| Db(max) | 17.6 | |
| ra(max) | 0.3 | |
| rb(max) | 0.15 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 3.8 |
| 轻预紧 | L | 8.2 |
| 中预紧 | M | 17 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 7.6 |
| 轻预紧 | L | 10 |
| 中预紧 | M | 14 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 7 |
| 轻预紧 | L | 5 |
| 中预紧 | M | 2 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 0.012 | ||
