HC7026ETP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：130 mm，外径：200 mm，厚度：66 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【H：高转速】【C：陶瓷球型】后缀列表：【E：接触角 25°】【T：树脂保持架】【P4：ISO 4级精度】【DU：两个万能组合】
HC7026ETP4DU属于超高精密角接触球轴承系列中的陶瓷小球类型。该型号采用混合陶瓷结构，滚动体由氮化硅材料制成，这种设计显著降低了高速运转时的离心力效应，同时改善了轴承的刚性表现。其基本尺寸为内径130毫米、外径200毫米、厚度66毫米，这种结构比例利于在有限空间内实现稳定的载荷分布。
在材料特性方面，陶瓷滚动体与钢制滚道的组合赋予了轴承优异的耐温性能和抗磁特性，使其在温差变化较大的环境中仍能维持稳定的游隙精度。接触角设计经过优化，能够同时承受径向与轴向复合载荷，特别适合需要双向定位精度的应用场景。
此类轴承常见于高转速主轴系统、精密测量仪器及高效电动驱动装置等领域。由于采用P4级精度标准，其在运转过程中能有效控制振动噪声，延长使用寿命。润滑系统的兼容性设计使其可适配多种高性能润滑方案，进一步拓展了适用工况范围。值得注意的是实际应用中需根据具体负载工况和转速要求进行选型验证。
H
C
7
0
2
6
E
T
P
4
D
U
H：高转速
C：陶瓷球型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
26：内径：130 mm
E：接触角 25°
T：树脂保持架
P4：ISO 4级精度
DU：两个万能组合
H：
高转速
C：
陶瓷球型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
26：
内径：130 mm
E：
接触角 25°
T：
树脂保持架
P4：
ISO 4级精度
DU：
两个万能组合
| 公称型号 | ||
| 高速陶瓷球型 | HC7026ETP4DU | |

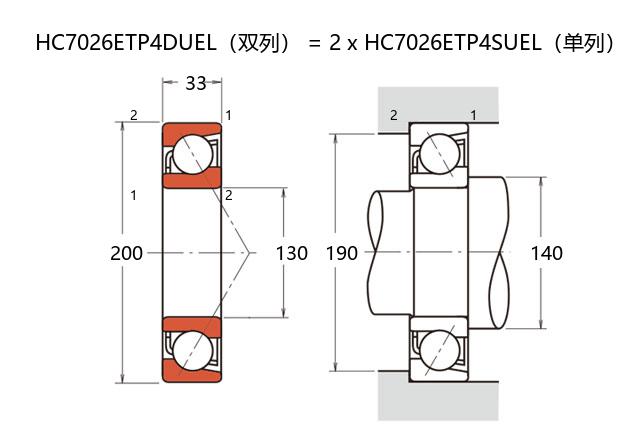

| 主要尺寸(mm) | ||
| 内径 | d | 130 |
| 外径 | D | 200 |
| 厚度（单列） | B | 33 |
| 厚度（多列） | T | 66 |
| 倒角尺寸 | r(min) | 2 |
| 倒角尺寸 | r1(min) | 1 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 115 |
| 基本额定静载荷 | C0r | 113 |
| 极限载荷(KN) | ||
| 轴向-单个 | 70.5 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 55 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 9700 |
| 油润滑 | Oil | 15200 |
| 安装尺寸(mm) | ||
| da(min) | 140 | |
| Da(max) | 190 | |
| Db(max) | 194 | |
| ra(max) | 2 | |
| rb(max) | 1 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 98 |
| 轻预紧 | L | 1159 |
| 中预紧 | M | 2276 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 154 |
| 轻预紧 | L | 356 |
| 中预紧 | M | 454 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -16 |
| 中预紧 | M | -27 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 6.38 | ||
