HC7020FTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：100 mm，外径：150 mm，厚度：48 mm。
价格区间：￥ - ￥11026.52【详情】
前缀列表：【H：高转速】【C：陶瓷球型】后缀列表：【F：18° 接触角】【T：树脂保持架】【P4：ISO 4级精度】【DU：两个万能组合】
HC7020FTP4DU属于精密角接触球轴承中的超高精密类型，其结构设计注重高刚性和高速运转稳定性。该型号内径为100毫米，外径150毫米，厚度48毫米，尺寸规格适用于中等载荷的精密设备。作为陶瓷小球型系列产品，其滚动体采用陶瓷材料制作，具备较低的热膨胀系数和优异的耐磨特性，在高速工况下能有效抑制温升现象。
这类轴承的接触角经过优化设计，可同时承受径向与轴向联合载荷，特别适合需要高旋转精度的应用场景。在安装时需注意预紧力的调整，以确保轴承性能充分发挥。保持架结构经过特殊设计，有助于维持稳定的润滑状态并降低运转噪声。
该型号常见于高精度机床主轴、测量仪器主轴及部分医疗设备等对运动精度有严格要求的领域。由于采用特殊材料与工艺，其在长期连续运转工况下仍能保持较好的尺寸稳定性。用户需根据实际工况条件选择合适的润滑方式与配合公差，以延长轴承使用寿命。
H
C
7
0
2
0
F
T
P
4
D
U
H：高转速
C：陶瓷球型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
20：内径：100 mm
F：18° 接触角
T：树脂保持架
P4：ISO 4级精度
DU：两个万能组合
H：
高转速
C：
陶瓷球型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
20：
内径：100 mm
F：
18° 接触角
T：
树脂保持架
P4：
ISO 4级精度
DU：
两个万能组合
| 公称型号 | ||
| 高速陶瓷球型 | HC7020FTP4DU | |

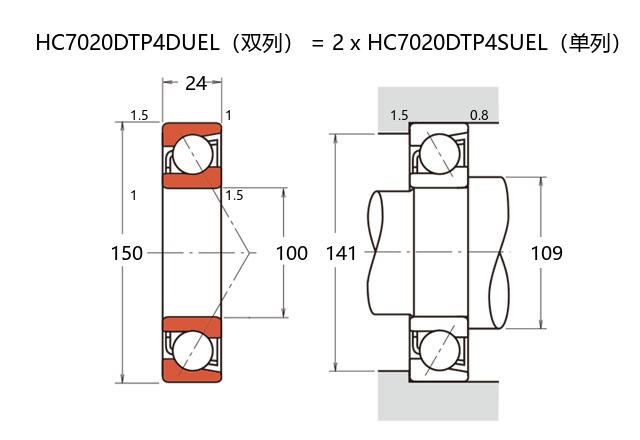

| 主要尺寸(mm) | ||
| 内径 | d | 100 |
| 外径 | D | 150 |
| 厚度（单列） | B | 24 |
| 厚度（多列） | T | 48 |
| 倒角尺寸 | r(min) | 1.5 |
| 倒角尺寸 | r1(min) | 1 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 72 |
| 基本额定静载荷 | C0r | 69 |
| 极限载荷(KN) | ||
| 轴向-单个 | 34 | |
| 接触角 | ||
| 度 | ° | 18 |
| 系数 | ||
| fo | 10.9 | |
| 作用点(mm) | ||
| a | 32.3 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 14400 |
| 油润滑 | Oil | 22400 |
| 安装尺寸(mm) | ||
| da(min) | 109 | |
| Da(max) | 141 | |
| Db(max) | 144 | |
| ra(max) | 1.5 | |
| rb(max) | 0.8 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 98 |
| 轻预紧 | L | 389 |
| 中预紧 | M | 999 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 88 |
| 轻预紧 | L | 142 |
| 中预紧 | M | 205 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -10 |
| 中预紧 | M | -24 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 2.2 | ||
