HC7001CTP4DU轴承尺寸、参数、图纸、互换、价格

HC7001CTP4DU轴承

类型：【超高精密轴承 - 精密角接触球轴承】

基本尺寸：内径：12 mm，外径：28 mm，厚度：16 mm。

价格区间：￥1646.4 - ￥3885.5【详情】

前缀列表：【H：高转速】【C：陶瓷球型】后缀列表：【C：接触角 15°】【T：树脂保持架】【P4：ISO 4级精度】【DU：两个万能组合】

HC7001CTP4DU轴承介绍

HC7001CTP4DU属于超高精密角接触球轴承系列，采用陶瓷小球型结构设计。其基本尺寸为内径12mm、外径28mm、厚度16mm，这种紧凑型尺寸使其适用于空间受限的高精度设备。该型号采用混合陶瓷材料，滚动体由氮化硅制成，这种材料具有较低的密度和优异的刚性，在高速运转条件下可减少离心力影响，保持稳定的动态性能。

该轴承经过特殊热处理和表面加工工艺，配合P4级精度标准，能够有效控制运转时的振动与噪声。接触角设计使其可同时承受径向和轴向复合载荷，常见于精密机床主轴、高速电主轴及测量仪器等场景。独特的保持架结构与润滑优化使轴承在长期运行中维持较低的温升特性。

由于采用非金属陶瓷材料，该型号具备耐腐蚀、抗磁化的物理特性，适用于特殊工况环境。在实际应用中需注意配合公差的选择及安装清洁度控制，以充分发挥其性能优势。此类轴承通常需要专业维护手段来保障使用寿命。

HC7001CTP4DU轴承前后缀、代号系统

H：高转速

C：陶瓷球型

7：精密角接触球轴承

0：尺寸系列：超轻 10 系列

01：内径：12 mm

C：接触角 15°

T：树脂保持架

P4：ISO 4级精度

DU：两个万能组合

H：

高转速

C：

陶瓷球型

7：

精密角接触球轴承

0：

尺寸系列：超轻 10 系列

01：

内径：12 mm

C：

接触角 15°

T：

树脂保持架

P4：

ISO 4级精度

DU：

两个万能组合

HC7001CTP4DU轴承尺寸、参数、图纸

公称型号
	高速陶瓷球型	HC7001CTP4DU
主要尺寸(mm)
内径	d	12
外径	D	28
厚度（单列）	B	8
厚度（多列）	T	16
倒角尺寸	r(min)	0.3
倒角尺寸	r1(min)	0.15
额定载荷(KN)
基本额定动载荷	Cr	6.38
基本额定静载荷	C0r	2.68
极限载荷(KN)
轴向-单个		1.06
接触角
度	°	15
系数
	fo	7.4
作用点(mm)
	a	6.7
限制速度(rpm)
脂润滑	Grease	98000
油润滑	Oil	150000
安装尺寸(mm)
	da(min)	14.5
	Da(max)	25.5
	Db(max)	26.8
	ra(max)	0.3
	rb(max)	0.15
预紧力(N)-DU/DB/DF
微预紧	EL	9.2
轻预紧	L	20
中预紧	M	45
重预紧	H	-
轴承刚度(N/μm)-DU/DB/DF
微预紧	EL	12
轻预紧	L	17
中预紧	M	23
重预紧	H	-
测量轴向游隙(μm)
微预紧	EL	4
轻预紧	L	1
中预紧	M	-4
重预紧	H	-
轴承组合
	方式	万能
	列数	2
重量(Kg)
		0.038

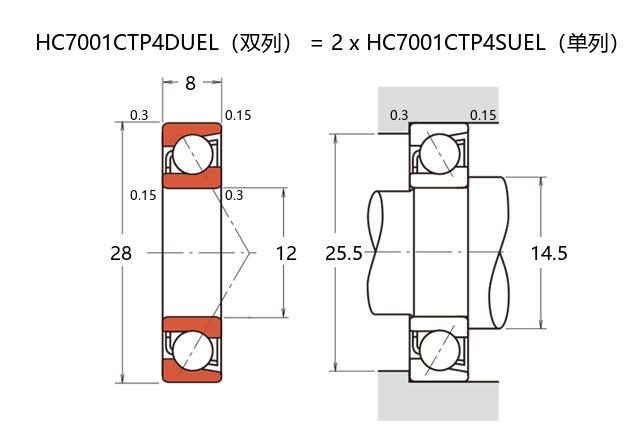

尺寸图

HC7001CTP4DU轴承产品列表

商品	品牌	主要尺寸	发货仓	产地	库存	含税单价	VIP价	操作
SKF 7001 CE/HCDGAVQ126轴承超精密角接触球轴承E设计	SKF	12 X 28 X 16	华东	意大利	20	1827.5	￥1646.4
SKF 7001 CE/HCPA9ADGA轴承超精密角接触球轴承E设计	SKF	12 X 28 X 16	华东	意大利	20	3292.8	￥2572.5
SKF 7001 CE/HCPA9ADGAVE393轴承超精密角接触球轴承E设计	SKF	12 X 28 X 16	华东	意大利	10	3885.5	￥3292.8
