HSS7926FTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：130 mm，外径：180 mm，厚度：48 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【H：高转速】【S：小球】【S：密封型】后缀列表：【F：18° 接触角】【T：聚酰胺保持架】【P4：P4 级精度】【DU：两个万能组合】
HSS7926FTP4DU是一款设计精良的精密角接触球轴承，隶属于超高精密轴承类别的小球密封型系列。该轴承的基本尺寸为内径130毫米、外径180毫米及厚度48毫米，适用于空间布局紧凑且对运行精度有较高要求的工况。
在结构上，该型号采用小球径设计，有助于降低运转过程中的摩擦与温升，同时保持较高的刚性。密封装置的加入进一步提升了轴承的防尘与防污染能力，使其能在相对苛刻的环境中长期稳定工作。材料选用优质钢材，并通过特殊热处理工艺增强其耐用性和抗疲劳强度。
此类轴承常见于中小型机床主轴、高速电主轴及精密旋转平台等应用场景。其接触角设计与预载荷配置较好地兼顾了径向与轴向载荷能力，能够满足中等转速下的精度维持需求。在合理安装与定期维护的条件下，该型号可为精密传动系统提供可靠支撑。
H
S
S
7
9
2
6
F
T
P
4
D
U
H：高转速
S：小球
S：密封型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
26：内径：130 mm
F：18° 接触角
T：聚酰胺保持架
P4：P4 级精度
DU：两个万能组合
H：
高转速
S：
小球
S：
密封型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
26：
内径：130 mm
F：
18° 接触角
T：
聚酰胺保持架
P4：
P4 级精度
DU：
两个万能组合
| 公称型号 | ||
| 高速小球密封型 | HSS7926FTP4DU | |

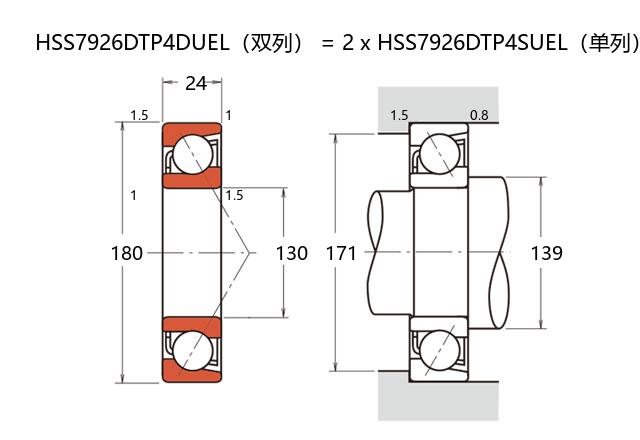

| 主要尺寸(mm) | ||
| 内径 | d | 130 |
| 外径 | D | 180 |
| 厚度（单列） | B | 24 |
| 厚度（多列） | T | 48 |
| 倒角尺寸 | r(min) | 1.5 |
| 倒角尺寸 | r1(min) | 1 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 119 |
| 基本额定静载荷 | C0r | 117 |
| 极限载荷(KN) | ||
| 轴向-单个 | 85 | |
| 接触角 | ||
| 度 | ° | 18 |
| 系数 | ||
| fo | 10.9 | |
| 作用点(mm) | ||
| a | 37.2 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 9700 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 139 | |
| Da(max) | 171 | |
| Db(max) | 174 | |
| ra(max) | 1.5 | |
| rb(max) | 0.8 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 98 |
| 轻预紧 | L | 718 |
| 中预紧 | M | 1420 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 80 |
| 轻预紧 | L | 162 |
| 中预紧 | M | 212 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -20 |
| 中预紧 | M | -35 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 2.96 | ||
