HSS72920FTP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】

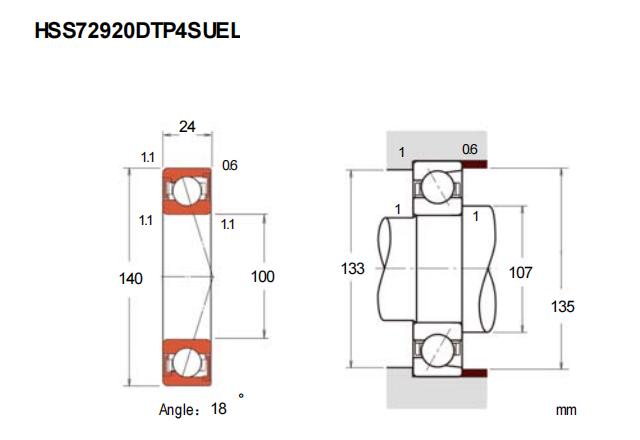

基本尺寸：内径：100 mm，外径：140 mm，厚度：24 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【H：高转速】【S：小球】【S：密封型】后缀列表：【F：18° 接触角】【T：聚酰胺保持架】【P4：P4 级精度】【SU：单个万能组合】
HSS72920FTP4SU是一款精密角接触球轴承，属于超高精密轴承类别中的小球密封型设计。其基本尺寸为内径100mm、外径140mm、厚度24mm，结构紧凑，适用于空间受限的精密设备。该型号采用接触式密封结构，能有效防止污染物侵入并保留润滑剂，提升轴承在高速运转中的稳定性与使用寿命。
此类轴承的接触角经过优化，可同时承受径向和轴向载荷，特别适合高速高精度工况，如精密机床主轴、电主轴及测量仪器等应用场景。内部采用小球径钢球和精密保持架，配合优质材料及特殊热处理工艺，显著降低运转摩擦和温升，同时保持较低的振动与噪声水平。
制造过程中通过严格的尺寸公差与旋转精度控制，确保轴承在连续高速运转下仍能维持稳定的性能表现。润滑方面通常填充高性能润滑脂，可根据实际工况需求调整润滑方案，进一步优化其在复杂应用环境中的适应性。
H
S
S
7
2
9
2
0
F
T
P
4
S
U
H：高转速
S：小球
S：密封型
7：精密角接触球轴承
2：宽度系列：宽型 2 系列
9：直径系列：超轻 19 系列
20：内径：100 mm
F：18° 接触角
T：聚酰胺保持架
P4：P4 级精度
SU：单个万能组合
H：
高转速
S：
小球
S：
密封型
7：
精密角接触球轴承
2：
宽度系列：宽型 2 系列
9：
直径系列：超轻 19 系列
20：
内径：100 mm
F：
18° 接触角
T：
聚酰胺保持架
P4：
P4 级精度
SU：
单个万能组合
| 公称型号 | ||
| 高速小球密封型 | HSS72920FTP4SU | |
| 主要尺寸(mm) | ||
| 内径 | d | 100 |
| 外径 | D | 140 |
| 厚度（单列） | B | 24 |
| 厚度（多列） | T | - |
| 倒角尺寸 | r(min) | 1.1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 38 |
| 基本额定静载荷 | C0r | 35 |
| 极限载荷(KN) | ||
| 轴向-单个 | 50.5 | |
| 接触角 | ||
| 度 | ° | 18 |
| 系数 | ||
| fo | 10.8 | |
| 作用点(mm) | ||
| a | 31.5 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 12500 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 107 | |
| Da(max) | 133 | |
| Db(max) | 135 | |
| ra(max) | 1 | |
| rb(max) | 0.6 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 98 |
| 轻预紧 | L | 329 |
| 中预紧 | M | 879 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 72 |
| 轻预紧 | L | 111 |
| 中预紧 | M | 162 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -10 |
| 中预紧 | M | -26 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 0.902 | ||
