HSS72914FTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：70 mm，外径：100 mm，厚度：38 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【H：高转速】【S：小球】【S：密封型】后缀列表：【F：18° 接触角】【T：聚酰胺保持架】【P4：P4 级精度】【DU：两个万能组合】
HSS72914FTP4DU是一款精密角接触球轴承，属于超高精密轴承类别。其内径为70毫米，外径100毫米，厚度38毫米，结构紧凑且适用于高精度应用场景。该轴承采用小球密封型设计，内部球体直径相对较小，有助于降低摩擦和运行阻力，同时增强高速运转的稳定性。
在材料与工艺方面，HSS72914FTP4DU通常选用高品质钢材，并经过精密加工与热处理，以确保尺寸稳定性和抗疲劳性能。密封结构能够有效防止污染物进入，并在一定程度上保留润滑剂，延长使用寿命。此类轴承常见于需要高转速与中等载荷的场合，例如精密机床主轴、高速电机及测量仪器等设备中，可在不同工况下提供可靠的支承作用。
该型号轴承在设计上注重动态平衡与温升控制，适合多联安装或配对使用，以承受复合方向的载荷。其特性使其在精密机械领域具有一定应用潜力，具体性能需结合实际使用条件综合评估。
H
S
S
7
2
9
1
4
F
T
P
4
D
U
H：高转速
S：小球
S：密封型
7：精密角接触球轴承
2：宽度系列：宽型 2 系列
9：直径系列：超轻 19 系列
14：内径：70 mm
F：18° 接触角
T：聚酰胺保持架
P4：P4 级精度
DU：两个万能组合
H：
高转速
S：
小球
S：
密封型
7：
精密角接触球轴承
2：
宽度系列：宽型 2 系列
9：
直径系列：超轻 19 系列
14：
内径：70 mm
F：
18° 接触角
T：
聚酰胺保持架
P4：
P4 级精度
DU：
两个万能组合

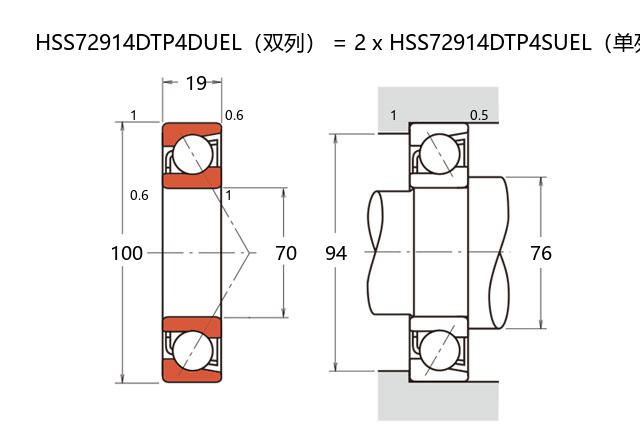

| 公称型号 | ||
| 高速小球密封型 | HSS72914FTP4DU | |
| 主要尺寸(mm) | ||
| 内径 | d | 70 |
| 外径 | D | 100 |
| 厚度（单列） | B | 19 |
| 厚度（多列） | T | 38 |
| 倒角尺寸 | r(min) | 1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 42.6 |
| 基本额定静载荷 | C0r | 36.2 |
| 极限载荷(KN) | ||
| 轴向-单个 | 26.1 | |
| 接触角 | ||
| 度 | ° | 18 |
| 系数 | ||
| fo | 10.8 | |
| 作用点(mm) | ||
| a | 23.3 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 17700 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 76 | |
| Da(max) | 94 | |
| Db(max) | 95 | |
| ra(max) | 1 | |
| rb(max) | 0.5 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 49 |
| 轻预紧 | L | 181 |
| 中预紧 | M | 367 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 51 |
| 轻预紧 | L | 80 |
| 中预紧 | M | 105 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -8 |
| 中预紧 | M | -16 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 0.762 | ||
