HSS72014FTP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】

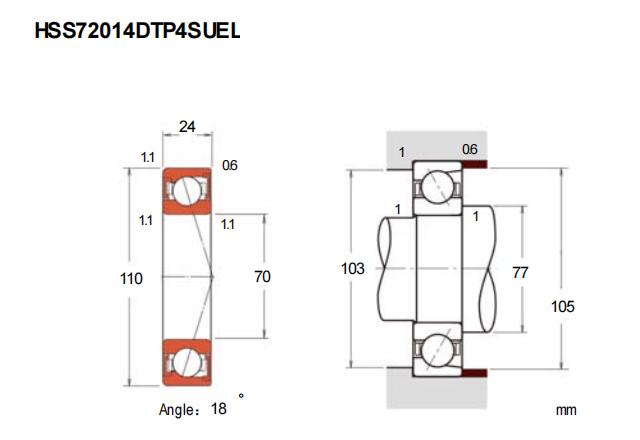

基本尺寸：内径：70 mm，外径：110 mm，厚度：24 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【H：高转速】【S：小球】【S：密封型】后缀列表：【F：18° 接触角】【T：聚酰胺保持架】【P4：P4 级精度】【SU：单个万能组合】
HSS72014FTP4SU属于超高精密角接触球轴承系列，其基本尺寸为内径70毫米、外径110毫米、厚度24毫米。该型号采用小球密封型设计，适用于对旋转精度和刚性要求较高的场合。
在结构上，此轴承通过优化沟道和钢球设计，提升了接触角稳定性。密封结构能有效控制润滑剂泄漏并阻挡污染物侵入，延长使用寿命。制造过程采用精密加工工艺，确保尺寸一致性及运行平稳性。
此类轴承常用于中小型主轴系统，例如高转速电主轴或精密测量仪器。其设计兼顾了高速性能与承载能力，在中等径向和轴向负荷条件下表现稳定。正确的安装和润滑对其性能发挥具有重要影响。
该系列轴承在工业领域具有一定适用性，用户需根据具体工况评估选用。实际性能受配合零件精度、工作环境及维护条件等多重因素影响。
H
S
S
7
2
0
1
4
F
T
P
4
S
U
H：高转速
S：小球
S：密封型
7：精密角接触球轴承
2：宽度系列：宽型 2 系列
0：直径系列：超轻 10 系列
14：内径：70 mm
F：18° 接触角
T：聚酰胺保持架
P4：P4 级精度
SU：单个万能组合
H：
高转速
S：
小球
S：
密封型
7：
精密角接触球轴承
2：
宽度系列：宽型 2 系列
0：
直径系列：超轻 10 系列
14：
内径：70 mm
F：
18° 接触角
T：
聚酰胺保持架
P4：
P4 级精度
SU：
单个万能组合
| 公称型号 | ||
| 高速小球密封型 | HSS72014FTP4SU | |
| 主要尺寸(mm) | ||
| 内径 | d | 70 |
| 外径 | D | 110 |
| 厚度（单列） | B | 24 |
| 厚度（多列） | T | - |
| 倒角尺寸 | r(min) | 1.1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 22.3 |
| 基本额定静载荷 | C0r | 19.8 |
| 极限载荷(KN) | ||
| 轴向-单个 | 28.6 | |
| 接触角 | ||
| 度 | ° | 18 |
| 系数 | ||
| fo | 10.9 | |
| 作用点(mm) | ||
| a | 26.5 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 16700 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 77 | |
| Da(max) | 103 | |
| Db(max) | 105 | |
| ra(max) | 1 | |
| rb(max) | 0.6 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 49 |
| 轻预紧 | L | 235 |
| 中预紧 | M | 509 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 53 |
| 轻预紧 | L | 93 |
| 中预紧 | M | 126 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -10 |
| 中预紧 | M | -20 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 0.764 | ||
