HSS7022ETP4DU轴承尺寸、参数、图纸、互换、价格

HSS7022ETP4DU轴承

类型:【超高精密轴承 - 精密角接触球轴承】

基本尺寸:内径:110 mm,外径:170 mm,厚度:56 mm。

价格区间:¥0 - ¥0【详情】

前缀列表:【H:高转速】【S:小球】【S:密封型】后缀列表:【E:接触角 25°】【T:聚酰胺保持架】【P4:P4 级精度】【DU:两个万能组合】

HSS7022ETP4DU轴承介绍

HSS7022ETP4DU是一款超高精密角接触球轴承,其基本尺寸为内径110mm、外径170mm、厚度56mm,适用于需要高刚性和精确旋转的工况。该轴承属于小球密封型设计,内部采用小直径钢球结构,有助于降低运转时的摩擦热量,同时保持较高的转速能力。密封结构能有效阻挡污染物进入,延长轴承在恶劣环境下的使用寿命。

该型号采用特殊材料和热处理工艺,增强了尺寸稳定性和抗疲劳性能。接触角设计优化了轴向和径向载荷的分配,适合承受联合载荷或纯轴向载荷的应用场景。在安装时需注意预紧力的调整,以确保达到理想的运行精度。

此类轴承常见于高精度机床主轴、电主轴、高速驱动装置及测量仪器等设备中。其性能平衡了高速运行与刚性需求,在长期连续工作时仍能维持稳定的旋转精度。用户需根据实际工况配合适当的润滑方案,并定期检查运行状态,以充分发挥其技术特性。

HSS7022ETP4DU轴承前后缀、代号系统
H
S
S
7
0
2
2
E
T
P
4
D
U
H:高转速
S:小球
S:密封型
7:精密角接触球轴承
0:尺寸系列:超轻 10 系列
22:内径:110 mm
E:接触角 25°
T:聚酰胺保持架
P4:P4 级精度
DU:两个万能组合
H:
高转速
S:
小球
S:
密封型
7:
精密角接触球轴承
0:
尺寸系列:超轻 10 系列
22:
内径:110 mm
E:
接触角 25°
T:
聚酰胺保持架
P4:
P4 级精度
DU:
两个万能组合
HSS7022ETP4DU轴承尺寸、参数、图纸
公称型号
高速小球密封型HSS7022ETP4DU
主要尺寸(mm)
内径d110
外径D170
厚度(单列)B28
厚度(多列)T56
倒角尺寸r(min)2
倒角尺寸r1(min)1
额定载荷(KN)
基本额定动载荷Cr88
基本额定静载荷C0r90
极限载荷(KN)
轴向-单个79.5
接触角
°25
系数
fo-
作用点(mm)
a46.7
限制速度(rpm)
脂润滑Grease9300
油润滑Oil-
安装尺寸(mm)
da(min)120
Da(max)160
Db(max)164
ra(max)2
rb(max)1
预紧力(N)-DU/DB/DF
微预紧EL98
轻预紧L932
中预紧M1860
重预紧H-
轴承刚度(N/μm)-DU/DB/DF
微预紧EL136
轻预紧L294
中预紧M379
重预紧H-
测量轴向游隙(μm)
微预紧EL0
轻预紧L-15
中预紧M-26
重预紧H-
轴承组合
方式万能
列数2
重量(Kg)
4.26

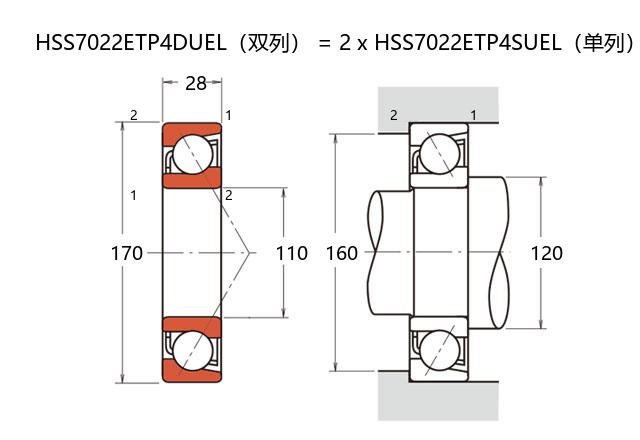

尺寸图
