HSS7019FTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：95 mm，外径：145 mm，厚度：48 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【H：高转速】【S：小球】【S：密封型】后缀列表：【F：18° 接触角】【T：聚酰胺保持架】【P4：P4 级精度】【DU：两个万能组合】
HSS7019FTP4DU是一款超高精密角接触球轴承，其基本尺寸为内径95mm、外径145mm、厚度48mm。该轴承属于精密角接触球轴承中的小球密封型类别，专为高速、高精度工况设计。
此类轴承采用优化的内部结构，小球径设计有助于减少高速运转时的离心力影响，同时密封结构可有效控制润滑剂泄漏并阻挡污染物侵入。其接触角经过特殊匹配，能够同时承受径向和轴向联合载荷，尤其适合轴向负载较高的场合。在制造过程中，材料经过严格筛选，并进行多层次热处理，以提升尺寸稳定性和疲劳寿命。套圈和滚动体的精度控制在极窄范围内，确保运转平稳性。
该型号常见于中小型机床主轴、电主轴及高转速传动系统中，能在较高转速下保持较低的温升和振动水平。安装时需注意预紧力的合理调节，以充分发挥其性能潜力。由于采用特殊密封设计，在一般工况下可延长维护周期，但具体使用寿命仍受实际工作条件影响。
H
S
S
7
0
1
9
F
T
P
4
D
U
H：高转速
S：小球
S：密封型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
19：内径：95 mm
F：18° 接触角
T：聚酰胺保持架
P4：P4 级精度
DU：两个万能组合
H：
高转速
S：
小球
S：
密封型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
19：
内径：95 mm
F：
18° 接触角
T：
聚酰胺保持架
P4：
P4 级精度
DU：
两个万能组合
| 公称型号 | ||
| 高速小球密封型 | HSS7019FTP4DU | |

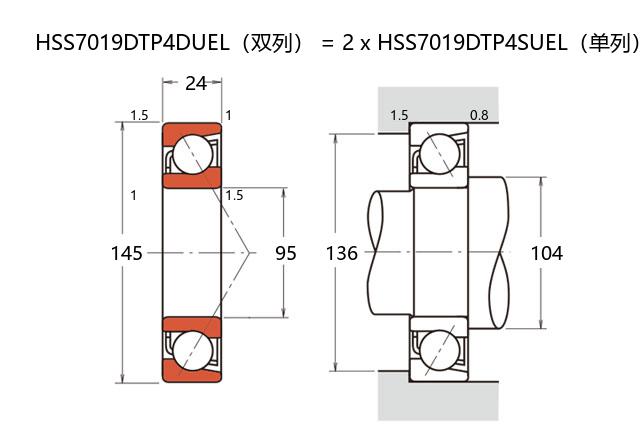

| 主要尺寸(mm) | ||
| 内径 | d | 95 |
| 外径 | D | 145 |
| 厚度（单列） | B | 24 |
| 厚度（多列） | T | 48 |
| 倒角尺寸 | r(min) | 1.5 |
| 倒角尺寸 | r1(min) | 1 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 71 |
| 基本额定静载荷 | C0r | 69 |
| 极限载荷(KN) | ||
| 轴向-单个 | 50 | |
| 接触角 | ||
| 度 | ° | 18 |
| 系数 | ||
| fo | 10.8 | |
| 作用点(mm) | ||
| a | 31.3 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 12500 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 104 | |
| Da(max) | 136 | |
| Db(max) | 139 | |
| ra(max) | 1.5 | |
| rb(max) | 0.8 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 98 |
| 轻预紧 | L | 345 |
| 中预紧 | M | 854 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 77 |
| 轻预紧 | L | 120 |
| 中预紧 | M | 170 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -10 |
| 中预紧 | M | -24 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 2.6 | ||
