HSS7009ETP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：45 mm，外径：75 mm，厚度：32 mm。
价格区间：￥2418.15 - ￥2877.6【详情】
前缀列表：【H：高转速】【S：小球】【S：密封型】后缀列表：【E：接触角 25°】【T：聚酰胺保持架】【P4：P4 级精度】【DU：两个万能组合】
HSS7009ETP4DU属于超高精密角接触球轴承系列，采用小球密封型结构设计。该型号内径为45毫米，外径75毫米，厚度32毫米，对应英制尺寸约为内径1.772英寸，外径2.953英寸，厚度1.260英寸。此类轴承通常采用接触角为15°或25°的设计方案，可同时承受径向和轴向复合载荷。
在结构方面，该系列轴承通过优化滚道几何形状与保持架设计，有助于提升运转平稳性。密封结构对润滑脂保留与污染物防护具有积极作用，适用于对清洁度有要求的工况环境。通过预紧力调整，可进一步控制轴承刚性及旋转精度。
此类产品常见于精密机床主轴、电主轴、高精度回转台等设备。在中等转速条件下，其精度保持能力与动态性能表现具有一定特点。选型时需结合具体负载条件、转速范围及精度要求进行综合评估，同时考虑润滑方式与安装配合对轴承性能的影响。
H
S
S
7
0
0
9
E
T
P
4
D
U
H：高转速
S：小球
S：密封型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
09：内径：45 mm
E：接触角 25°
T：聚酰胺保持架
P4：P4 级精度
DU：两个万能组合
H：
高转速
S：
小球
S：
密封型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
09：
内径：45 mm
E：
接触角 25°
T：
聚酰胺保持架
P4：
P4 级精度
DU：
两个万能组合

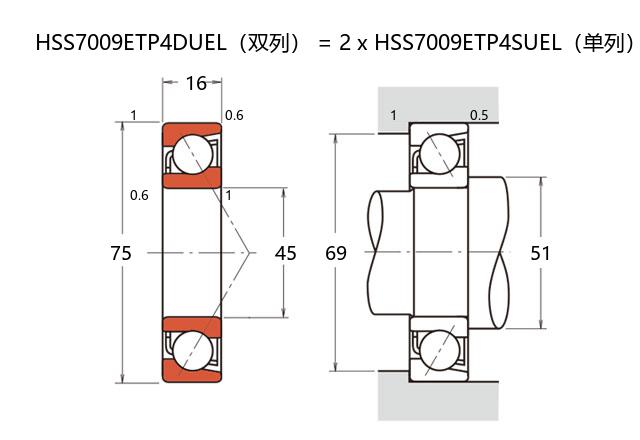

| 公称型号 | ||
| 高速小球密封型 | HSS7009ETP4DU | |
| 主要尺寸(mm) | ||
| 内径 | d | 45 |
| 外径 | D | 75 |
| 厚度（单列） | B | 16 |
| 厚度（多列） | T | 32 |
| 倒角尺寸 | r(min) | 1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 22.4 |
| 基本额定静载荷 | C0r | 17.2 |
| 极限载荷(KN) | ||
| 轴向-单个 | 15 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 21.8 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 21500 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 51 | |
| Da(max) | 69 | |
| Db(max) | 70 | |
| ra(max) | 1 | |
| rb(max) | 0.5 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 49 |
| 轻预紧 | L | 255 |
| 中预紧 | M | 516 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 73 |
| 轻预紧 | L | 129 |
| 中预紧 | M | 168 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -8 |
| 中预紧 | M | -15 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 0.518 | ||
