HS7940ETP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：200 mm，外径：280 mm，厚度：76 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【H：高转速】【S：小球型】后缀列表：【E：接触角 25°】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【DU：两个万能组合】
HS7940ETP4DU是一款超高精密角接触球轴承，属于高速小球型系列。该轴承的基本尺寸为内径200毫米、外径280毫米、厚度76毫米。此类设计通常采用较小直径的钢球，有助于降低高速运转时的离心力，从而提升极限转速表现。
在材料与工艺方面，该型号选用高质量轴承钢制造，并经过特殊热处理以增强材料的耐久性。接触角设计经过优化，使其能够同时承受径向和轴向载荷，尤其适用于轴向负荷较高的工况。保持架采用工程聚合物材质，这种设计有助于减少摩擦热量并降低高速运转时的噪音。
此类轴承主要应用于高精度机床主轴、高速电主轴以及精密测量仪器等设备。其内部结构经过精密加工与严格选配，能够满足设备对运行平稳性和回转精度的要求。在使用过程中需注意合理的预紧力设置与润滑条件，这些因素将直接影响轴承的性能表现与使用寿命。
H
S
7
9
4
0
E
T
P
4
D
U
H：高转速
S：小球型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
40：内径：200 mm
E：接触角 25°
T：聚酰胺尼龙保持架
P4：P4 级精度
DU：两个万能组合
H：
高转速
S：
小球型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
40：
内径：200 mm
E：
接触角 25°
T：
聚酰胺尼龙保持架
P4：
P4 级精度
DU：
两个万能组合
| 公称型号 | ||
| 高速小球型 | HS7940ETP4DU | |

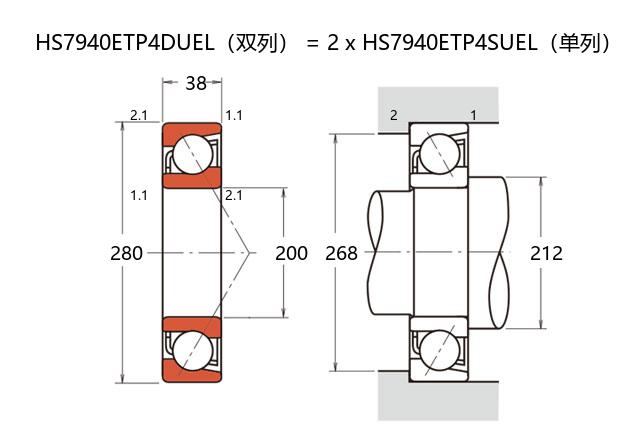

| 主要尺寸(mm) | ||
| 内径 | d | 200 |
| 外径 | D | 280 |
| 厚度（单列） | B | 38 |
| 厚度（多列） | T | 76 |
| 倒角尺寸 | r(min) | 2.1 |
| 倒角尺寸 | r1(min) | 1.1 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 272 |
| 基本额定静载荷 | C0r | 302 |
| 极限载荷(KN) | ||
| 轴向-单个 | 269 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 75 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 4600 |
| 油润滑 | Oil | 6700 |
| 安装尺寸(mm) | ||
| da(min) | 212 | |
| Da(max) | 268 | |
| Db(max) | 273 | |
| ra(max) | 2 | |
| rb(max) | 1 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 196 |
| 轻预紧 | L | 2581 |
| 中预紧 | M | 5136 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 206 |
| 轻预紧 | L | 496 |
| 中预紧 | M | 636 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -26 |
| 中预紧 | M | -44 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 11.9 | ||
