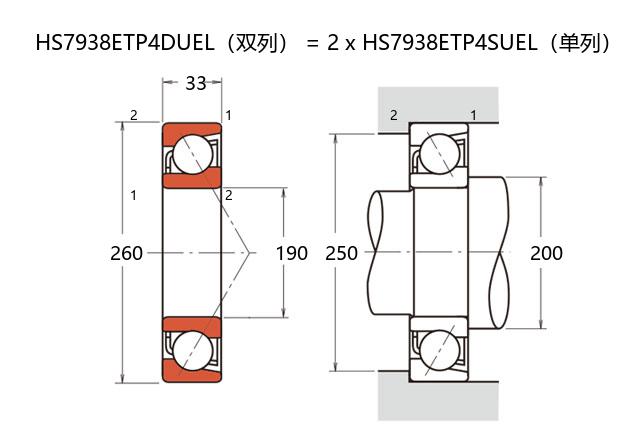

| 公称型号(小球万能配组型) | ||
| 单个 | HS7938ETP4SUEL | |
| 对装 | HS7938ETP4DUEL | |
| 主要尺寸(mm) | ||
| d | 190 | |
| D | 260 | |
| B | 33 | |
| r(min) | 2 | |
| r1(min) | 1 | |
| 额定载荷(KN) | ||
| Cr | 106 | |
| Cor | 119 | |
| 极限载荷 | ||
| 轴向(KN) | 212 | |
| 接触角 | ||
| (度) | 25 | |
| 系数 | ||
| f0 | － | |
| 作用点 | ||
| a(mm) | 69 | |
| 限制速度(rpm) | ||
| 脂润滑 | 4900 | |
| 油润滑 | 7200 | |
| 安装尺寸(mm) | ||
| da(min) | 200 | |
| Da(max) | 250 | |
| Db(max) | 254 | |
| ra(max) | 2 | |
| rb(min) | 1 | |
| 预紧力(DU,DB,DF) | ||
| EL(N) | 196 | |
| L(N) | 2052 | |
| M(N) | 4112 | |
| H(N) | － | |
| 轴向刚度(DU,DB,DF) | ||
| EL(N/μm) | 201 | |
| L(N/μm) | 449 | |
| M(N/μm) | 578 | |
| H(N/μm) | － | |
| 测量轴向游隙 | ||
| EL(μm) | 0 | |
| L(μm) | -22 | |
| M(μm) | -38 | |
| H(μm) | － | |
| 重量(kg) | ||
| 单个 | 4.38 | |
| 对装 | 8.76 | |
