HS7938FTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：190 mm，外径：260 mm，厚度：66 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【H：高转速】【S：小球型】后缀列表：【F：接触角 18°】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【DU：两个万能组合】
HS7938FTP4DU为超高精密角接触球轴承，属于高速小球型HS系列。其结构参数为内径190毫米、外径260毫米、厚度66毫米，整体尺寸设计兼顾了承载能力与结构紧凑性。该型号采用角接触设计，可同时承受径向与轴向载荷，接触角优化使轴承在高速运转时保持稳定性能。
此类轴承选用优质钢材及精密加工工艺，滚动体与滚道之间的配合公差控制严格，有助于降低运转振动与噪声。HS系列多用于中等载荷高转速工况，常见应用包括精密机床主轴、电主轴及高转速传动系统。其内部结构经过特殊优化，例如保持架设计与润滑方案适配高速环境，可在连续运转条件下维持较低温升。
在安装时需注意预紧力调整与对中精度，错误的装配可能影响轴承寿命。存储过程中建议保持原始包装并避免湿热环境，以维持防锈效果。该型号性能参数需结合具体工况验证，实际选用时应参考设备技术要求与厂商建议。
H
S
7
9
3
8
F
T
P
4
D
U
H：高转速
S：小球型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
38：内径：190 mm
F：接触角 18°
T：聚酰胺尼龙保持架
P4：P4 级精度
DU：两个万能组合
H：
高转速
S：
小球型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
38：
内径：190 mm
F：
接触角 18°
T：
聚酰胺尼龙保持架
P4：
P4 级精度
DU：
两个万能组合
| 公称型号 | ||
| 高速小球型 | HS7938FTP4DU | |
| 主要尺寸(mm) | ||
| 内径 | d | 190 |
| 外径 | D | 260 |
| 厚度（单列） | B | 33 |
| 厚度（多列） | T | 66 |
| 倒角尺寸 | r(min) | 2 |
| 倒角尺寸 | r1(min) | 1 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 222 |
| 基本额定静载荷 | C0r | 248 |
| 极限载荷(KN) | ||
| 轴向-单个 | 181 | |
| 接触角 | ||
| 度 | ° | 18 |
| 系数 | ||
| fo | 10.9 | |
| 作用点(mm) | ||
| a | 53.1 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 5800 |
| 油润滑 | Oil | 8500 |

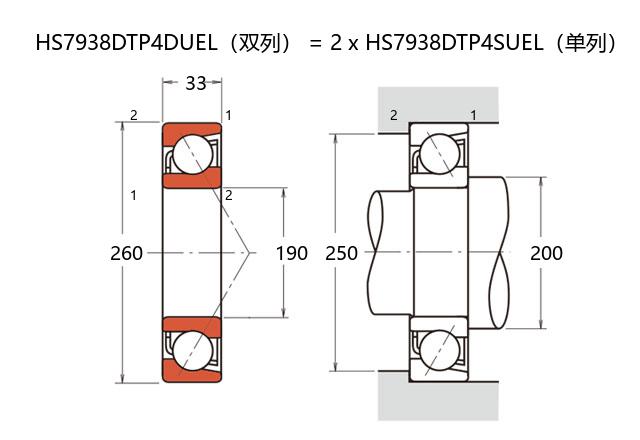

| 安装尺寸(mm) | ||
| da(min) | 200 | |
| Da(max) | 250 | |
| Db(max) | 254 | |
| ra(max) | 2 | |
| rb(max) | 1 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 196 |
| 轻预紧 | L | 1466 |
| 中预紧 | M | 3049 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 120 |
| 轻预紧 | L | 247 |
| 中预紧 | M | 328 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -27 |
| 中预紧 | M | -49 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 8.76 | ||
