HS7928FTP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：140 mm，外径：190 mm，厚度：24 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【H：高转速】【S：小球型】后缀列表：【F：接触角 18°】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【SU：单列万能配对】
HS7928FTP4SU是一款属于超高精密角接触球轴承系列的型号。其基本尺寸为内径140毫米、外径190毫米、厚度24毫米。该轴承采用高速小球型设计，适用于需要高旋转精度和稳定性的场合。
在结构上，该型号通常采用非标接触角与特殊保持架设计。这种构造有助于减少高速运转时的摩擦热量，同时提升动态平衡性能。材料选择方面，多采用高品质轴承钢并配合特殊热处理工艺，以增强耐磨性和疲劳寿命。润滑方式常为脂润滑或油气润滑，需根据实际工况调整。
此类轴承常见于精密机床主轴、电主轴及高转速传动系统中。其设计重点在于兼顾高速性能与刚性，同时控制温升效应。由于采用角接触结构，能够承受径向和轴向复合载荷，安装时需注意预紧力配置。
使用过程中需保持工作环境清洁，避免杂质侵入。定期检查润滑状态可延长使用寿命。该型号轴承在合理工况下能发挥稳定的高速性能，适用于中等载荷的高精度旋转场景。
H
S
7
9
2
8
F
T
P
4
S
U
H：高转速
S：小球型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
28：内径：140 mm
F：接触角 18°
T：聚酰胺尼龙保持架
P4：P4 级精度
SU：单列万能配对
H：
高转速
S：
小球型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
28：
内径：140 mm
F：
接触角 18°
T：
聚酰胺尼龙保持架
P4：
P4 级精度
SU：
单列万能配对
| 公称型号 | ||
| 高速小球型 | HS7928FTP4SU | |

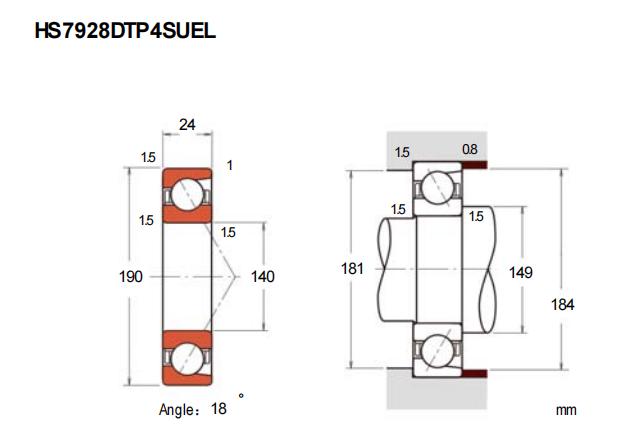

| 主要尺寸(mm) | ||
| 内径 | d | 140 |
| 外径 | D | 190 |
| 厚度（单列） | B | 24 |
| 厚度（多列） | T | - |
| 倒角尺寸 | r(min) | 1.5 |
| 倒角尺寸 | r1(min) | 1 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 60 |
| 基本额定静载荷 | C0r | 61.5 |
| 极限载荷(KN) | ||
| 轴向-单个 | 89.5 | |
| 接触角 | ||
| 度 | ° | 18 |
| 系数 | ||
| fo | 11 | |
| 作用点(mm) | ||
| a | 38.8 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 9100 |
| 油润滑 | Oil | 13000 |
| 安装尺寸(mm) | ||
| da(min) | 149 | |
| Da(max) | 181 | |
| Db(max) | 184 | |
| ra(max) | 1.5 | |
| rb(max) | 0.8 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 98 |
| 轻预紧 | L | 739 |
| 中预紧 | M | 1522 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 82 |
| 轻预紧 | L | 168 |
| 中预紧 | M | 223 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -20 |
| 中预紧 | M | -36 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 1.57 | ||
