HS7928FTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：140 mm，外径：190 mm，厚度：48 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【H：高转速】【S：小球型】后缀列表：【F：接触角 18°】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【DU：两个万能组合】
HS7928FTP4DU为超高精密角接触球轴承系列中的高速小球型产品，基本尺寸为内径140mm、外径190mm、厚度48mm，折合英制单位约内径5.512英寸、外径7.480英寸、厚度1.890英寸。该类轴承设计注重轻量化与小直径钢球配置，适用于高转速工况，有助于降低运转摩擦与温升。
其接触角结构可同时承受径向与轴向复合载荷，常见于精密机床主轴、电主轴及高速动力传动装置等场景。通过优化滚道轮廓与保持架设计，此类轴承在预紧力调整、动态精度保持及振动抑制方面具备较好表现。由于采用特定材料与热处理工艺，在长期高速运转下可能表现出较稳定的疲劳寿命。
选型时需结合具体载荷分布、润滑条件及安装精度等要素进行评估，以确保系统匹配性。此类轴承在精密工业领域中常作为关键基础部件使用，其性能发挥受配套结构设计与运维条件影响较为显著。
H
S
7
9
2
8
F
T
P
4
D
U
H：高转速
S：小球型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
28：内径：140 mm
F：接触角 18°
T：聚酰胺尼龙保持架
P4：P4 级精度
DU：两个万能组合
H：
高转速
S：
小球型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
28：
内径：140 mm
F：
接触角 18°
T：
聚酰胺尼龙保持架
P4：
P4 级精度
DU：
两个万能组合

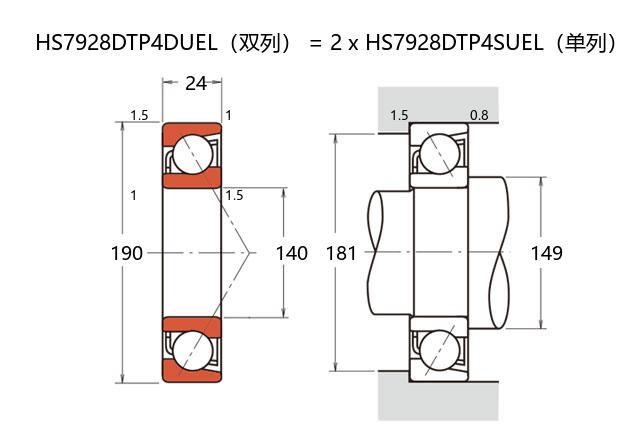

| 公称型号 | ||
| 高速小球型 | HS7928FTP4DU | |
| 主要尺寸(mm) | ||
| 内径 | d | 140 |
| 外径 | D | 190 |
| 厚度（单列） | B | 24 |
| 厚度（多列） | T | 48 |
| 倒角尺寸 | r(min) | 1.5 |
| 倒角尺寸 | r1(min) | 1 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 120 |
| 基本额定静载荷 | C0r | 123 |
| 极限载荷(KN) | ||
| 轴向-单个 | 89.5 | |
| 接触角 | ||
| 度 | ° | 18 |
| 系数 | ||
| fo | 11 | |
| 作用点(mm) | ||
| a | 38.8 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 9100 |
| 油润滑 | Oil | 13000 |
| 安装尺寸(mm) | ||
| da(min) | 149 | |
| Da(max) | 181 | |
| Db(max) | 184 | |
| ra(max) | 1.5 | |
| rb(max) | 0.8 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 98 |
| 轻预紧 | L | 739 |
| 中预紧 | M | 1522 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 82 |
| 轻预紧 | L | 168 |
| 中预紧 | M | 223 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -20 |
| 中预紧 | M | -36 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 3.14 | ||
