HS7908FTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：40 mm，外径：62 mm，厚度：24 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【H：高转速】【S：小球型】后缀列表：【F：接触角 18°】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【DU：两个万能组合】
HS7908FTP4DU轴承属于超高精密角接触球轴承系列，是一款专为高速轻载工况设计的精密组件。其内径为40毫米，外径62毫米，厚度24毫米，结构紧凑且几何精度控制严格，适合空间受限的高性能设备应用。
该轴承采用小球径设计与优化的沟道曲线，显著降低高速运转时的摩擦发热，同时保持稳定的动态刚度。接触角经过特殊计算，可同时承受径向与轴向复合载荷，特别适合主轴类旋转系统。在润滑方面，其默认配置的合成油脂具备宽温适应性，能够延长维护周期并抑制高速下的温升现象。
制造工艺上，套圈及滚动体选用高纯度高碳铬轴承钢，并经过多重热处理和表面超精加工，有效控制了微观表面的波纹度与粗糙度。此类轴承常见于精密电主轴、高速内圆磨床及测量仪器中，在保证运行平稳性的同时兼顾较长的使用寿命。需要注意的是，实际应用中需配合适当的预紧力和密封方案，以充分发挥其性能潜力。
H
S
7
9
0
8
F
T
P
4
D
U
H：高转速
S：小球型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
08：内径：40 mm
F：接触角 18°
T：聚酰胺尼龙保持架
P4：P4 级精度
DU：两个万能组合
H：
高转速
S：
小球型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
08：
内径：40 mm
F：
接触角 18°
T：
聚酰胺尼龙保持架
P4：
P4 级精度
DU：
两个万能组合
| 公称型号 | ||
| 高速小球型 | HS7908FTP4DU | |

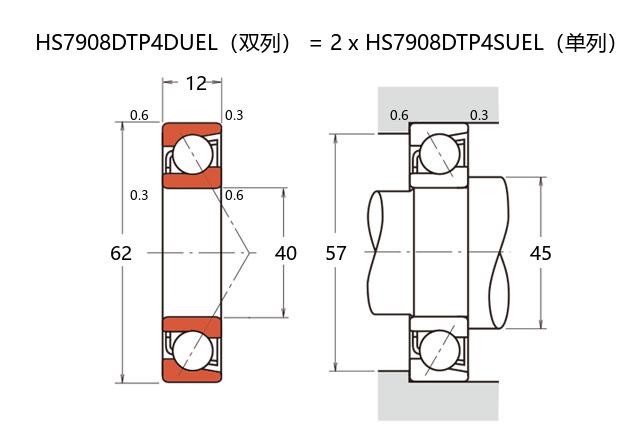

| 主要尺寸(mm) | ||
| 内径 | d | 40 |
| 外径 | D | 62 |
| 厚度（单列） | B | 12 |
| 厚度（多列） | T | 24 |
| 倒角尺寸 | r(min) | 0.6 |
| 倒角尺寸 | r1(min) | 0.3 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 23 |
| 基本额定静载荷 | C0r | 15.3 |
| 极限载荷(KN) | ||
| 轴向-单个 | 10.8 | |
| 接触角 | ||
| 度 | ° | 18 |
| 系数 | ||
| fo | 10.4 | |
| 作用点(mm) | ||
| a | 14.3 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 27500 |
| 油润滑 | Oil | 39300 |
| 安装尺寸(mm) | ||
| da(min) | 45 | |
| Da(max) | 57 | |
| Db(max) | 59.5 | |
| ra(max) | 0.6 | |
| rb(max) | 0.3 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 49 |
| 轻预紧 | L | 145 |
| 中预紧 | M | 277 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 38 |
| 轻预紧 | L | 57 |
| 中预紧 | M | 74 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -8 |
| 中预紧 | M | -16 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 0.21 | ||
