HS7906ETP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：30 mm，外径：47 mm，厚度：18 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【H：高转速】【S：小球型】后缀列表：【E：接触角 25°】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【DU：两个万能组合】
HS7906ETP4DU属于超高精密角接触球轴承中的高速小球型系列。该型号内径为30毫米，外径47毫米，厚度18毫米，结构紧凑满足精密设备需求。此类轴承采用接触角设计，可同时承受径向与轴向载荷，高速运转时保持优良的旋转精度。
在材料与工艺方面，选用高纯度的轴承钢并实施超精加工，配合特殊的保持架结构，有效降低高速运转时的摩擦热与振动。经严格的热处理及尺寸稳定性控制，能够适应温升引起的尺寸变化。此类轴承常用在精密机床主轴、高速电主轴及测量仪器等对刚性、精度和转速有较高要求的场合。
选型时需注意润滑条件与预紧力调整，合理的安装维护可延长使用寿命。该系列轴承通过优化内部游隙和滚道几何形态，提升了高速工况下的动态响应能力，适用于中等载荷下的高速旋转环境。
H
S
7
9
0
6
E
T
P
4
D
U
H：高转速
S：小球型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
06：内径：30 mm
E：接触角 25°
T：聚酰胺尼龙保持架
P4：P4 级精度
DU：两个万能组合
H：
高转速
S：
小球型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
06：
内径：30 mm
E：
接触角 25°
T：
聚酰胺尼龙保持架
P4：
P4 级精度
DU：
两个万能组合

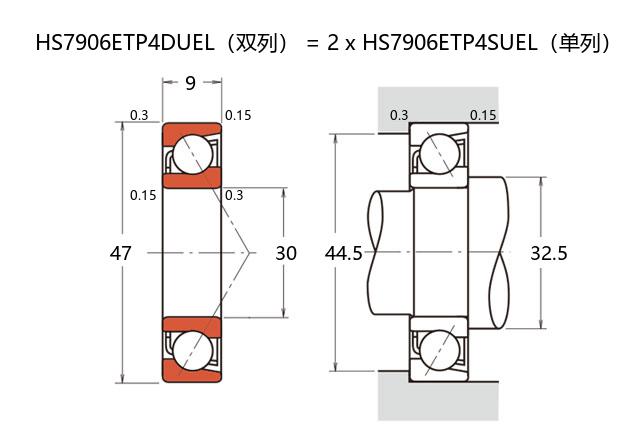

| 公称型号 | ||
| 高速小球型 | HS7906ETP4DU | |
| 主要尺寸(mm) | ||
| 内径 | d | 30 |
| 外径 | D | 47 |
| 厚度（单列） | B | 9 |
| 厚度（多列） | T | 18 |
| 倒角尺寸 | r(min) | 0.3 |
| 倒角尺寸 | r1(min) | 0.15 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 12 |
| 基本额定静载荷 | C0r | 7.8 |
| 极限载荷(KN) | ||
| 轴向-单个 | 6.8 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 13.5 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 31200 |
| 油润滑 | Oil | 44200 |
| 安装尺寸(mm) | ||
| da(min) | 32.5 | |
| Da(max) | 44.5 | |
| Db(max) | 45.8 | |
| ra(max) | 0.3 | |
| rb(max) | 0.15 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 25 |
| 轻预紧 | L | 164 |
| 中预紧 | M | 318 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 47 |
| 轻预紧 | L | 90 |
| 中预紧 | M | 116 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -8 |
| 中预紧 | M | -14 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 0.096 | ||
