HS707CTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：7 mm，外径：19 mm，厚度：12 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【H：高转速】【S：小球型】后缀列表：【C：15° 接触角】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【DU：两个万能组合】
HS707CTP4DU是一款超高精密角接触球轴承，隶属于高速小球型系列。其基本尺寸为内径7毫米、外径19毫米、厚度12毫米，结构紧凑，适用于空间受限的精密场合。
该轴承采用高精度设计与制造工艺，具备优异的刚性和旋转精度，可同时承受径向和轴向载荷。接触角经过优化，使其在高速旋转条件下保持稳定运行，减少振动与噪音。选材上多采用高品质钢材，并经过特殊热处理，提升了耐磨性和疲劳寿命。
HS707CTP4DU适用于对转速和精度有较高要求的设备，如精密仪器主轴、高速电主轴以及小型机床回转单元等场景。在合理安装与润滑条件下，该型号能够发挥良好的性能，并适应中等载荷的连续运转需求。通过适当的预紧力调整，可进一步优化其在复杂工况下的表现。
H
S
7
0
7
C
T
P
4
D
U
H：高转速
S：小球型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
7：内径代号，内径：7 mm
C：15° 接触角
T：聚酰胺尼龙保持架
P4：P4 级精度
DU：两个万能组合
H：
高转速
S：
小球型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
7：
内径代号，内径：7 mm
C：
15° 接触角
T：
聚酰胺尼龙保持架
P4：
P4 级精度
DU：
两个万能组合
| 公称型号 | ||
| 高速小球型 | HS707CTP4DU | |

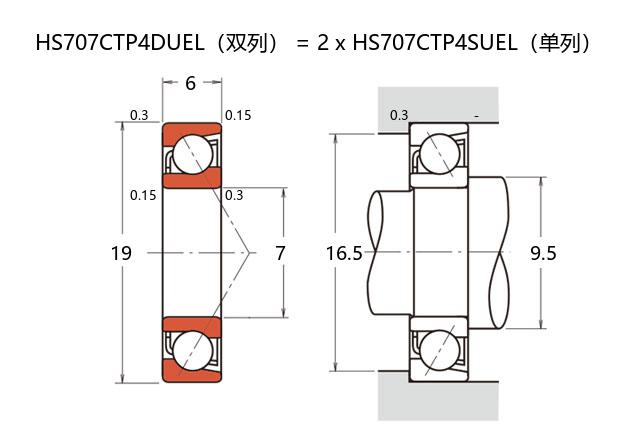

| 主要尺寸(mm) | ||
| 内径 | d | 7 |
| 外径 | D | 19 |
| 厚度（单列） | B | 6 |
| 厚度（多列） | T | 12 |
| 倒角尺寸 | r(min) | 0.3 |
| 倒角尺寸 | r1(min) | 0.15 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 3.14 |
| 基本额定静载荷 | C0r | 1.14 |
| 极限载荷(KN) | ||
| 轴向-单个 | 0.675 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 7.1 | |
| 作用点(mm) | ||
| a | 4.7 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 124000 |
| 油润滑 | Oil | 170000 |
| 安装尺寸(mm) | ||
| da(min) | 9.5 | |
| Da(max) | 16.5 | |
| Db(max) | - | |
| ra(max) | 0.3 | |
| rb(max) | - | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 5.2 |
| 轻预紧 | L | 9.5 |
| 中预紧 | M | 18 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 7.7 |
| 轻预紧 | L | 9.7 |
| 中预紧 | M | 12 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 7 |
| 轻预紧 | L | 5 |
| 中预紧 | M | 2 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 0.018 | ||
