HS7022ETP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：110 mm，外径：170 mm，厚度：56 mm。
价格区间：￥ - ￥2460.53【详情】
前缀列表：【H：高转速】【S：小球型】后缀列表：【E：接触角 25°】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【DU：两个万能组合】
HS7022ETP4DU型轴承属于超高精密角接触球轴承中的高速小球型系列。该轴承的内径为110毫米，外径170毫米，厚度56毫米，结构设计紧凑，适用于对空间布局有严格要求的应用场景。
此类轴承采用接触角设计，能够同时承受径向和轴向载荷，尤其适合高速运转条件。其内部结构经过优化，小球型滚动体配合精密沟道，有效降低运转时的摩擦热量和振动噪声。在制造工艺上，该型号通常选用高品质钢材，并经过特殊热处理及表面处理，以提升材料的疲劳寿命和耐磨性能。
HS系列轴承常见于高速电主轴、精密机床主轴以及高转速电机等设备。合理的预载荷设计和油脂润滑配置进一步增强了其在连续高速运行状态下的稳定性。在安装时需注意配合公差与轴向预紧力的控制，以充分发挥其性能潜力。这类轴承的选型需结合具体工况条件，综合考虑转速、载荷及环境要求等因素。
H
S
7
0
2
2
E
T
P
4
D
U
H：高转速
S：小球型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
22：内径：110 mm
E：接触角 25°
T：聚酰胺尼龙保持架
P4：P4 级精度
DU：两个万能组合
H：
高转速
S：
小球型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
22：
内径：110 mm
E：
接触角 25°
T：
聚酰胺尼龙保持架
P4：
P4 级精度
DU：
两个万能组合
| 公称型号 | ||
| 高速小球型 | HS7022ETP4DU | |

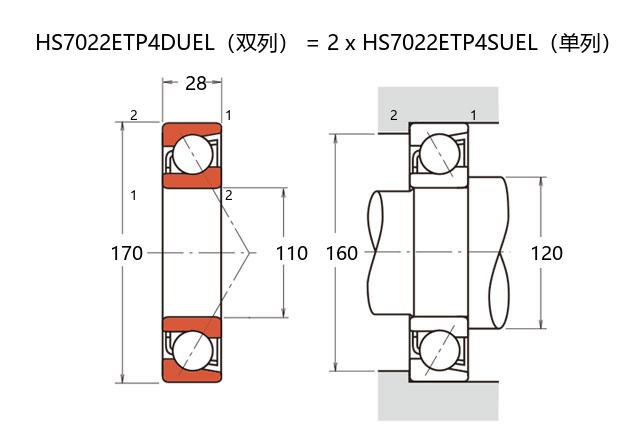

| 主要尺寸(mm) | ||
| 内径 | d | 110 |
| 外径 | D | 170 |
| 厚度（单列） | B | 28 |
| 厚度（多列） | T | 56 |
| 倒角尺寸 | r(min) | 2 |
| 倒角尺寸 | r1(min) | 1 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 88 |
| 基本额定静载荷 | C0r | 90 |
| 极限载荷(KN) | ||
| 轴向-单个 | 79.5 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 46.7 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 9300 |
| 油润滑 | Oil | 13000 |
| 安装尺寸(mm) | ||
| da(min) | 120 | |
| Da(max) | 160 | |
| Db(max) | 164 | |
| ra(max) | 2 | |
| rb(max) | 1 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 98 |
| 轻预紧 | L | 932 |
| 中预紧 | M | 1860 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 136 |
| 轻预紧 | L | 294 |
| 中预紧 | M | 379 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -15 |
| 中预紧 | M | -26 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 4.26 | ||
