HS7022CTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：110 mm，外径：170 mm，厚度：56 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【H：高转速】【S：小球型】后缀列表：【C：15° 接触角】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【DU：两个万能组合】
HS7022CTP4DU是一款超高精密角接触球轴承，其结构设计体现了高速小球型的典型特征。该型号内径为110毫米，外径170毫米，厚度56毫米，尺寸规格在同类产品中较为均衡。
此类轴承采用精密角接触设计，能够同时承受径向和轴向载荷，特别适合高速运转工况。接触角经过优化，在提升刚性的同时降低了运转摩擦。保持架结构与润滑系统的配合进一步增强了高速性能，使轴承在长期运行中维持稳定。
在应用层面，该型号常见于精密机床主轴、高转速电机及测量仪器等设备。其材料选择与热处理工艺保障了在苛刻工况下的尺寸稳定性，内部游隙的精确控制有助于降低振动与噪音。由于采用特殊密封技术，轴承在防尘与润滑保持方面具有较好表现。
这类产品的制造过程遵循严格的公差标准，确保了批次间的一致性。实际使用时需配合适当的预紧力和润滑方案，以充分发挥其性能潜力。不同安装条件可能对最终表现产生影响，建议结合具体工况进行选型评估。
H
S
7
0
2
2
C
T
P
4
D
U
H：高转速
S：小球型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
22：内径：110 mm
C：15° 接触角
T：聚酰胺尼龙保持架
P4：P4 级精度
DU：两个万能组合
H：
高转速
S：
小球型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
22：
内径：110 mm
C：
15° 接触角
T：
聚酰胺尼龙保持架
P4：
P4 级精度
DU：
两个万能组合

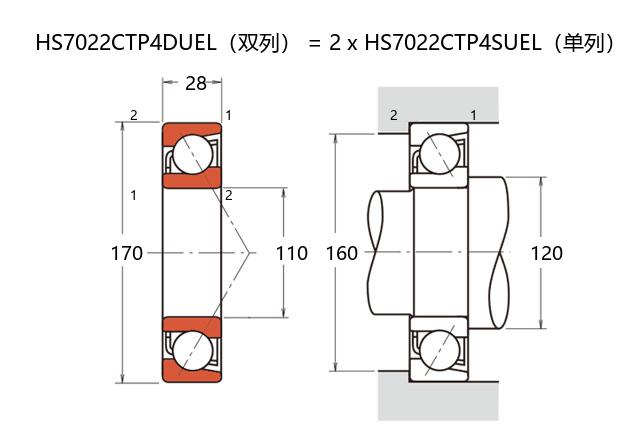

| 公称型号 | ||
| 高速小球型 | HS7022CTP4DU | |
| 主要尺寸(mm) | ||
| 内径 | d | 110 |
| 外径 | D | 170 |
| 厚度（单列） | B | 28 |
| 厚度（多列） | T | 56 |
| 倒角尺寸 | r(min) | 2 |
| 倒角尺寸 | r1(min) | 1 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 95 |
| 基本额定静载荷 | C0r | 90 |
| 极限载荷(KN) | ||
| 轴向-单个 | 68 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 9.6 | |
| 作用点(mm) | ||
| a | 32.7 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 10900 |
| 油润滑 | Oil | 17000 |
| 安装尺寸(mm) | ||
| da(min) | 120 | |
| Da(max) | 160 | |
| Db(max) | 164 | |
| ra(max) | 2 | |
| rb(max) | 1 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 250 |
| 轻预紧 | L | 539 |
| 中预紧 | M | 760 |
| 重预紧 | H | 1520 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 94 |
| 轻预紧 | L | 149 |
| 中预紧 | M | 204 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -15 |
| 中预紧 | M | -29 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 4.26 | ||
