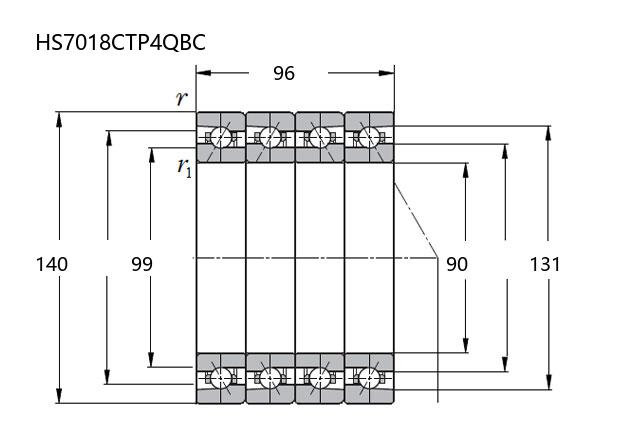

HS7018CTP4QBC轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：90 mm，外径：140 mm，厚度：96 mm。
价格区间：￥2881.2 - ￥3313.38【详情】
前缀列表：【H：高转速】【S：小球型】后缀列表：【C：15° 接触角】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【QBC：四列串联背靠背串联（ / / \ \ ）配对】
H
S
7
0
1
8
C
T
P
4
Q
B
C
H：高转速
S：小球型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
18：内径：90 mm
C：15° 接触角
T：聚酰胺尼龙保持架
P4：P4 级精度
QBC：四列串联背靠背串联（ / / \ \ ）配对
H：
高转速
S：
小球型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
18：
内径：90 mm
C：
15° 接触角
T：
聚酰胺尼龙保持架
P4：
P4 级精度
QBC：
四列串联背靠背串联（ / / \ \ ）配对
| 公称型号 | ||
| 高速小球型 | HS7018CTP4QBC | |
| 主要尺寸(mm) | ||
| 内径 | d | 90 |
| 外径 | D | 140 |
| 厚度（单列） | B | 24 |
| 厚度（多列） | T | 96 |
| 倒角尺寸 | r(min) | 1.5 |
| 倒角尺寸 | r1(min) | 1 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 143.2 |
| 基本额定静载荷 | C0r | 128 |
| 极限载荷(KN) | ||
| 轴向-单个 | 48 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 9.6 | |
| 作用点(mm) | ||
| a | 27.4 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 13300 |
| 油润滑 | Oil | 21000 |
| 安装尺寸(mm) | ||
| da(min) | 99 | |
| Da(max) | 131 | |
| Db(max) | 134 | |
| ra(max) | 1.5 | |
| rb(max) | 0.8 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 190 |
| 轻预紧 | L | 338 |
| 中预紧 | M | 580 |
| 重预紧 | H | 1150 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 79 |
| 轻预紧 | L | 125 |
| 中预紧 | M | 171 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -10 |
| 中预紧 | M | -24 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | <<>> | |
| 列数 | 4 | |
| 重量(Kg) | ||
| 4.96 | ||
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| NTN HSB018CAEX1DBTUP-7V3轴承 精密角接触球 |
NTN | 90 X 140 X 96 | 华东 | 进口 | 1 | 3313.38 | ￥2881.2 | |
