HS7015CTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：75 mm，外径：115 mm，厚度：40 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【H：高转速】【S：小球型】后缀列表：【C：15° 接触角】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【DU：两个万能组合】
HS7015CTP4DU属于超高精密角接触球轴承系列，专为高速轻载工况设计。其基本尺寸为内径75毫米、外径115毫米、厚度40毫米，结构上采用小球径与高精度滚道匹配，可适应较高的旋转精度要求。
该型号采用15°接触角设计，在承受径向载荷的同时具备轴向承载能力。高速小球型结构通过优化内部几何形状与材料工艺，使轴承在高速运转时保持稳定的动态性能。特殊热处理工艺与精密加工技术相结合，有助于控制运转中的温升和振动。
在保持架选型方面，工程塑料保持架的应用提升了高速运转下的自润滑特性，同时降低摩擦噪声。轴承出厂前经过严格的分组选配，确保成组使用时具有一致的预紧力和游隙精度。此类轴承常见于精密主轴、医疗设备主轴等对旋转精度和转速稳定性要求较高的场合。
选用时需注意配合面的加工精度和安装方式，不当的安装可能影响轴承的实际性能。润滑剂的清洁度与填充量也会对轴承寿命产生显著影响，建议根据实际工况制定维护方案。
H
S
7
0
1
5
C
T
P
4
D
U
H：高转速
S：小球型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
15：内径：75 mm
C：15° 接触角
T：聚酰胺尼龙保持架
P4：P4 级精度
DU：两个万能组合
H：
高转速
S：
小球型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
15：
内径：75 mm
C：
15° 接触角
T：
聚酰胺尼龙保持架
P4：
P4 级精度
DU：
两个万能组合
| 公称型号 | ||
| 高速小球型 | HS7015CTP4DU | |

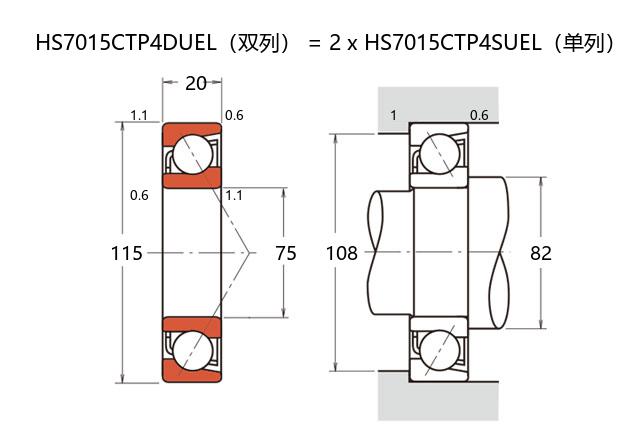

| 主要尺寸(mm) | ||
| 内径 | d | 75 |
| 外径 | D | 115 |
| 厚度（单列） | B | 20 |
| 厚度（多列） | T | 40 |
| 倒角尺寸 | r(min) | 1.1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 52 |
| 基本额定静载荷 | C0r | 43.2 |
| 极限载荷(KN) | ||
| 轴向-单个 | 30 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 9.5 | |
| 作用点(mm) | ||
| a | 22.7 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 16000 |
| 油润滑 | Oil | 23000 |
| 安装尺寸(mm) | ||
| da(min) | 82 | |
| Da(max) | 108 | |
| Db(max) | 110 | |
| ra(max) | 1 | |
| rb(max) | 0.6 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 140 |
| 轻预紧 | L | 240 |
| 中预紧 | M | 567 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 65 |
| 轻预紧 | L | 96 |
| 中预紧 | M | 131 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -10 |
| 中预紧 | M | -20 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 1.358 | ||
