HS7009FTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：45 mm，外径：75 mm，厚度：32 mm。
价格区间：￥ - ￥1450.19【详情】
前缀列表：【H：高转速】【S：小球型】后缀列表：【F：接触角 18°】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【DU：两个万能组合】
HS7009FTP4DU属于超高精密角接触球轴承系列，专为高速运转工况设计。其结构采用小球型滚动体布局，有效降低旋转时的摩擦阻力与离心力影响，有助于提升转速极限并减少运转温升。该型号内径为45毫米，外径75毫米，厚度32毫米，紧凑的尺寸设计使其在空间受限的精密设备中具有较好的适配性。
此类轴承通常采用增强型尼龙保持架与高纯度陶瓷球材料组合，在维持尺寸稳定性的同时可抑制高速运行中的振动现象。接触角经过优化计算，能够同时承受径向与轴向联合载荷，尤其适合高精度主轴、电主轴及精密仪器等应用场景。润滑方面采用全合成油脂预填充处理，可在较长周期内维持润滑性能。
在安装时需注意轴与座孔的配合公差控制，建议采用定向配对安装方式以发挥最佳性能。该型号的动态平衡等级经过特殊调校，可满足精密加工设备对低振动与低噪声的运行要求。
H
S
7
0
0
9
F
T
P
4
D
U
H：高转速
S：小球型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
09：内径：45 mm
F：接触角 18°
T：聚酰胺尼龙保持架
P4：P4 级精度
DU：两个万能组合
H：
高转速
S：
小球型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
09：
内径：45 mm
F：
接触角 18°
T：
聚酰胺尼龙保持架
P4：
P4 级精度
DU：
两个万能组合
| 公称型号 | ||
| 高速小球型 | HS7009FTP4DU | |

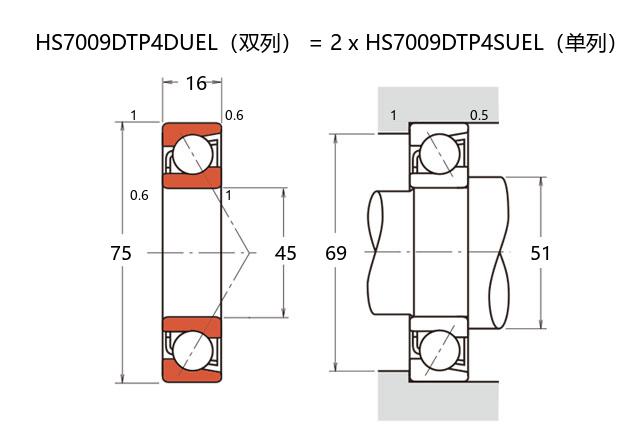

| 主要尺寸(mm) | ||
| 内径 | d | 45 |
| 外径 | D | 75 |
| 厚度（单列） | B | 16 |
| 厚度（多列） | T | 32 |
| 倒角尺寸 | r(min) | 1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 23.4 |
| 基本额定静载荷 | C0r | 18 |
| 极限载荷(KN) | ||
| 轴向-单个 | 12.7 | |
| 接触角 | ||
| 度 | ° | 18 |
| 系数 | ||
| fo | 10.6 | |
| 作用点(mm) | ||
| a | 17.6 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 25000 |
| 油润滑 | Oil | 35700 |
| 安装尺寸(mm) | ||
| da(min) | 51 | |
| Da(max) | 69 | |
| Db(max) | 70 | |
| ra(max) | 1 | |
| rb(max) | 0.5 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 49 |
| 轻预紧 | L | 114 |
| 中预紧 | M | 218 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 44 |
| 轻预紧 | L | 60 |
| 中预紧 | M | 77 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -5 |
| 中预紧 | M | -11 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 0.518 | ||
