HS7004CTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：20 mm，外径：42 mm，厚度：24 mm。
价格区间：￥ - ￥4482.04【详情】
前缀列表：【H：高转速】【S：小球型】后缀列表：【C：15° 接触角】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【DU：两个万能组合】
HS7004CTP4DU属于超高精密轴承类别中的精密角接触球轴承，具体归类为高速小球型-HS系列。该型号轴承的基本尺寸为内径20毫米、外径42毫米、厚度24毫米，适用于对结构紧凑性和运行精度有较高要求的应用场景。
该轴承采用角接触设计，能够同时承受径向和轴向载荷，尤其适合高速运转条件。其接触角经过优化，有助于提升刚性并减少运转中的振动。在材料与制造工艺方面，该型号通常选用高品质钢材，并经过热处理及表面精加工，以增强耐磨性和疲劳寿命。此外，保持架的设计进一步降低了高速下的摩擦与温升。
该型号常见于中小型高速主轴、精密仪器及高转速电机等设备中，能够在连续高速运转条件下保持稳定的性能。在使用时需注意配合零件的加工精度以及润滑条件，以确保其性能充分发挥。
H
S
7
0
0
4
C
T
P
4
D
U
H：高转速
S：小球型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
04：内径：20 mm
C：15° 接触角
T：聚酰胺尼龙保持架
P4：P4 级精度
DU：两个万能组合
H：
高转速
S：
小球型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
04：
内径：20 mm
C：
15° 接触角
T：
聚酰胺尼龙保持架
P4：
P4 级精度
DU：
两个万能组合
| 公称型号 | ||
| 高速小球型 | HS7004CTP4DU | |

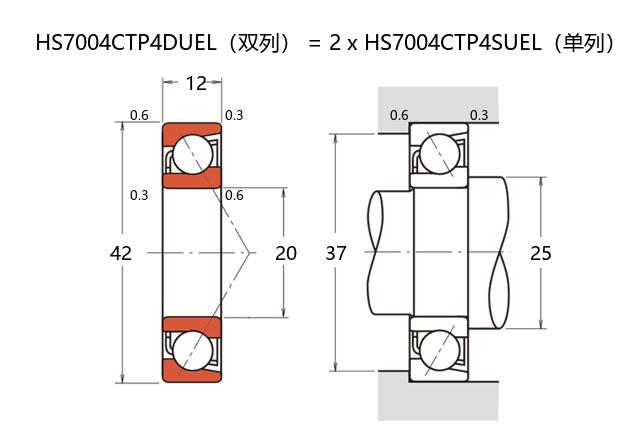

| 主要尺寸(mm) | ||
| 内径 | d | 20 |
| 外径 | D | 42 |
| 厚度（单列） | B | 12 |
| 厚度（多列） | T | 24 |
| 倒角尺寸 | r(min) | 0.6 |
| 倒角尺寸 | r1(min) | 0.3 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 14.9 |
| 基本额定静载荷 | C0r | 6.7 |
| 极限载荷(KN) | ||
| 轴向-单个 | 4.1 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 7.2 | |
| 作用点(mm) | ||
| a | 10.1 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 51700 |
| 油润滑 | Oil | 71000 |
| 安装尺寸(mm) | ||
| da(min) | 25 | |
| Da(max) | 37 | |
| Db(max) | 39.5 | |
| ra(max) | 0.6 | |
| rb(max) | 0.3 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 25 |
| 轻预紧 | L | 51 |
| 中预紧 | M | 107 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 18 |
| 轻预紧 | L | 24 |
| 中预紧 | M | 32 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -5 |
| 中预紧 | M | -13 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 0.136 | ||
