HS7003CTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：17 mm，外径：35 mm，厚度：20 mm。
价格区间：￥ - ￥3853.64【详情】
前缀列表：【H：高转速】【S：小球型】后缀列表：【C：15° 接触角】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【DU：两个万能组合】
HS7003CTP4DU属于超高精密角接触球轴承系列，其结构设计专注于高速运转和小球型配置。基本尺寸为内径17毫米、外径35毫米、厚度20毫米，整体结构紧凑，适用于空间受限的精密装置。
该型号采用接触角设计，能够同时承受径向和单向轴向负荷，在高速旋转条件下保持稳定性。高精度等级有助于控制振动和噪音，延长使用寿命。此类轴承常见于高转速主轴、精密仪器或小型电机等场景，满足了对旋转精度和动态性能有严格要求的应用环境。
制造过程中通常会关注材料选取与热处理工艺，以提升耐磨性和疲劳强度。保持架设计与润滑优化进一步支持其在连续高速工况下的表现。需要注意的是，实际应用效果会受到安装条件、配合公差及维护情况等多方面因素的影响。
H
S
7
0
0
3
C
T
P
4
D
U
H：高转速
S：小球型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
03：内径：17 mm
C：15° 接触角
T：聚酰胺尼龙保持架
P4：P4 级精度
DU：两个万能组合
H：
高转速
S：
小球型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
03：
内径：17 mm
C：
15° 接触角
T：
聚酰胺尼龙保持架
P4：
P4 级精度
DU：
两个万能组合
| 公称型号 | ||
| 高速小球型 | HS7003CTP4DU | |

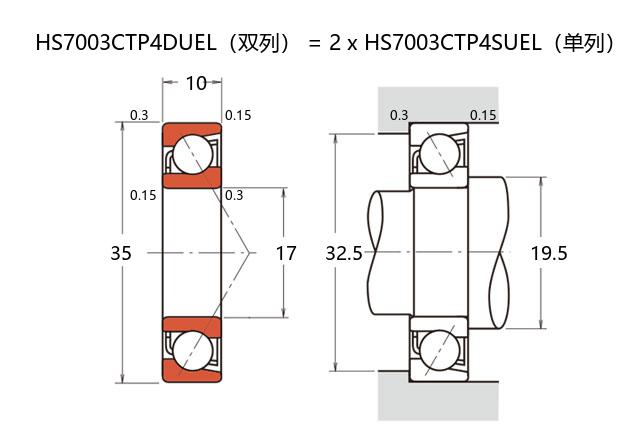

| 主要尺寸(mm) | ||
| 内径 | d | 17 |
| 外径 | D | 35 |
| 厚度（单列） | B | 10 |
| 厚度（多列） | T | 20 |
| 倒角尺寸 | r(min) | 0.3 |
| 倒角尺寸 | r1(min) | 0.15 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 8.9 |
| 基本额定静载荷 | C0r | 3.86 |
| 极限载荷(KN) | ||
| 轴向-单个 | 2.39 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 7.4 | |
| 作用点(mm) | ||
| a | 8.5 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 61600 |
| 油润滑 | Oil | 84700 |
| 安装尺寸(mm) | ||
| da(min) | 19.5 | |
| Da(max) | 32.5 | |
| Db(max) | 33.8 | |
| ra(max) | 0.3 | |
| rb(max) | 0.15 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 13 |
| 轻预紧 | L | 29 |
| 中预紧 | M | 60 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 13 |
| 轻预紧 | L | 18 |
| 中预紧 | M | 24 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 3 |
| 轻预紧 | L | -1 |
| 中预紧 | M | -7 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 0.078 | ||
