HS7001CTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：12 mm，外径：28 mm，厚度：16 mm。
价格区间：￥ - ￥4264.18【详情】
前缀列表：【H：高转速】【S：小球型】后缀列表：【C：15° 接触角】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【DU：两个万能组合】
HS7001CTP4DU型轴承属于超高精密角接触球轴承系列，专为高速小球型应用场景设计。其基本尺寸为内径12毫米、外径28毫米、厚度16毫米，结构紧凑，适用于空间受限的精密机械系统。
该轴承采用接触角设计，可同时承受径向和轴向载荷，在高速运转条件下保持稳定性。通过优化滚道几何形状和球体分布，降低了运转中的振动与噪音。精密加工工艺确保组件尺寸一致性，配合特殊热处理技术，提升了材料的耐磨性和疲劳寿命。
此类轴承常见于高转速主轴、精密仪器及医疗设备等对动态性能要求较高的领域。其内部游隙与预紧力可根据具体工况调整，以平衡刚性需求与温升控制。润滑剂的选型与密封结构的设计进一步影响其在长期运行中的性能表现。
由于采用高精度公差标准，安装时需注意配合面的加工质量与清洁度，避免装配不当导致的精度损失。在适当维护条件下，该型轴承能够为精密传动系统提供可靠支撑。
H
S
7
0
0
1
C
T
P
4
D
U
H：高转速
S：小球型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
01：内径：12 mm
C：15° 接触角
T：聚酰胺尼龙保持架
P4：P4 级精度
DU：两个万能组合
H：
高转速
S：
小球型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
01：
内径：12 mm
C：
15° 接触角
T：
聚酰胺尼龙保持架
P4：
P4 级精度
DU：
两个万能组合
| 公称型号 | ||
| 高速小球型 | HS7001CTP4DU | |

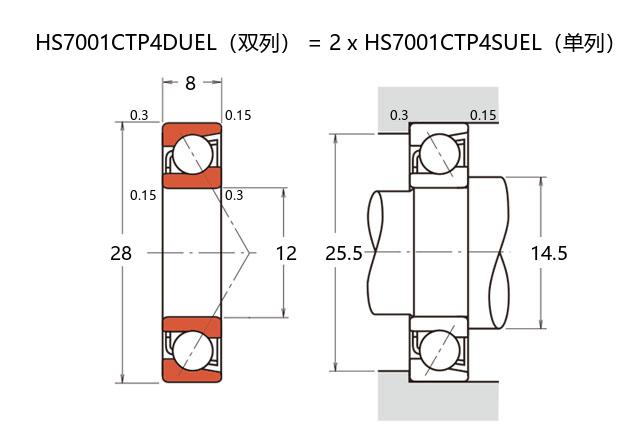

| 主要尺寸(mm) | ||
| 内径 | d | 12 |
| 外径 | D | 28 |
| 厚度（单列） | B | 8 |
| 厚度（多列） | T | 16 |
| 倒角尺寸 | r(min) | 0.3 |
| 倒角尺寸 | r1(min) | 0.15 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 6.5 |
| 基本额定静载荷 | C0r | 2.66 |
| 极限载荷(KN) | ||
| 轴向-单个 | 1.63 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 7.4 | |
| 作用点(mm) | ||
| a | 6.7 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 80000 |
| 油润滑 | Oil | 110000 |
| 安装尺寸(mm) | ||
| da(min) | 14.5 | |
| Da(max) | 25.5 | |
| Db(max) | 26.8 | |
| ra(max) | 0.3 | |
| rb(max) | 0.15 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 10 |
| 轻预紧 | L | 21 |
| 中预紧 | M | 43 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 12 |
| 轻预紧 | L | 15 |
| 中预紧 | M | 20 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 4 |
| 轻预紧 | L | 1 |
| 中预紧 | M | -4 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 0.046 | ||
