CS7921CTP4DU轴承尺寸、参数、图纸、互换、价格

CS7921CTP4DU轴承

类型:【超高精密轴承 - 精密角接触球轴承】

基本尺寸:内径:105 mm,外径:145 mm,厚度:40 mm。

价格区间:¥0 - ¥0【详情】

前缀列表:【C:陶瓷球】【S:密封型】后缀列表:【C:15° 接触角】【T:尼龙保持架】【P4:ISO 4级精度】【DU:两个万能组合】

CS7921CTP4DU轴承介绍

CS7921CTP4DU属于超高精密角接触球轴承系列,采用陶瓷球材质并配备密封结构。其基本尺寸为内径105mm、外径145mm、厚度40mm,适用于对刚性和精度要求较高的工况环境。该型号通过优化沟道设计和材料组合,在高速运转条件下可保持稳定的动态性能,同时降低摩擦温升。

此类轴承的接触角设计与陶瓷球结合,可有效控制轴向与径向复合载荷,适用于中高转速的主轴系统。密封结构能防止润滑剂泄漏并阻挡外部污染物侵入,有助于延长维护周期。陶瓷材料具备自润滑特性,在特殊工况下可减少对传统润滑剂的依赖。

该型号常见于精密机床主轴、高速电主轴及测量仪器等设备,其内部游隙经过专项调整以满足不同预紧力需求。由于采用非金属材料组件,在特定介质环境中可表现出良好的耐腐蚀性能。此类轴承需配合专业的安装工艺与润滑方案,以充分发挥其性能潜力。

CS7921CTP4DU轴承前后缀、代号系统
C
S
7
9
2
1
C
T
P
4
D
U
C:陶瓷球
S:密封型
7:精密角接触球轴承
9:尺寸系列:超轻 19 系列
21:内径:105 mm
C:15° 接触角
T:尼龙保持架
P4:ISO 4级精度
DU:两个万能组合
C:
陶瓷球
S:
密封型
7:
精密角接触球轴承
9:
尺寸系列:超轻 19 系列
21:
内径:105 mm
C:
15° 接触角
T:
尼龙保持架
P4:
ISO 4级精度
DU:
两个万能组合
CS7921CTP4DU轴承尺寸、参数、图纸
公称型号
标准陶瓷球密封型CS7921CTP4DU
主要尺寸(mm)
内径d105
外径D145
厚度(单列)B20
厚度(多列)T40
倒角尺寸r(min)1.1
倒角尺寸r1(min)0.6
额定载荷(KN)
基本额定动载荷Cr102
基本额定静载荷C0r109
极限载荷(KN)
轴向-单个40.8
接触角
°15
系数
fo16.6
作用点(mm)
a26.7
限制速度(rpm)
脂润滑Grease12000
油润滑Oil-
安装尺寸(mm)
da(min)112
Da(max)138
Db(max)140
ra(max)1
rb(max)0.6
预紧力(N)-DU/DB/DF
微预紧EL206
轻预紧L437
中预紧M1009
重预紧H2058
轴承刚度(N/μm)-DU/DB/DF
微预紧EL98
轻预紧L133
中预紧M193
重预紧H274
测量轴向游隙(μm)
微预紧EL-5
轻预紧L-13
中预紧M-27
重预紧H-45
轴承组合
方式万能
列数2
重量(Kg)
1.458

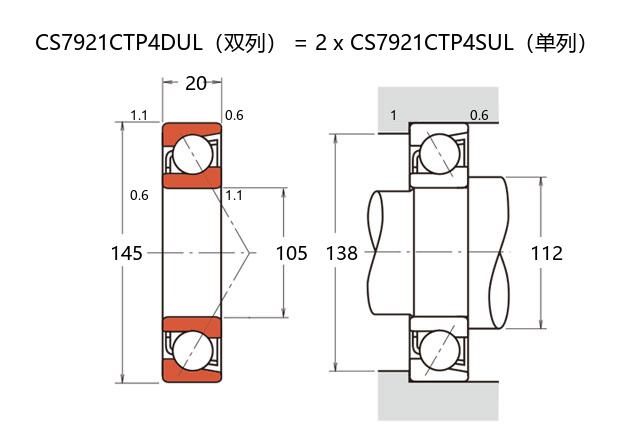

尺寸图
