CS7902ETP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：15 mm，外径：28 mm，厚度：7 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【C：陶瓷球】【S：密封型】后缀列表：【E：接触角 25°】【T：尼龙保持架】【P4：ISO 4级精度】【SU：单个万能组合】
CS7902ETP4SU属于超高精密角接触球轴承系列，采用陶瓷球材质并配备密封结构。其基本尺寸为内径15毫米、外径28毫米、厚度7毫米，结构紧凑，适用于空间受限的精密装置。该轴承的接触角设计可同时承受径向与轴向负荷，陶瓷球材料具有低密度、高硬度特性，有助于减小高速运转时的离心力，降低温升。密封结构能有效隔绝污染物侵入，延长使用寿命。
此类轴承适用于高转速、高刚性场景，常见于精密机床主轴、电主轴及测量仪器等设备。在合理润滑与安装条件下，可保持稳定的运行精度。需注意负载分布与预紧力调整，以充分发挥其性能优势。选型时应结合具体工况参数进行综合评估。
C
S
7
9
0
2
E
T
P
4
S
U
C：陶瓷球
S：密封型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
02：内径：15 mm
E：接触角 25°
T：尼龙保持架
P4：ISO 4级精度
SU：单个万能组合
C：
陶瓷球
S：
密封型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
02：
内径：15 mm
E：
接触角 25°
T：
尼龙保持架
P4：
ISO 4级精度
SU：
单个万能组合
| 公称型号 | ||
| 标准陶瓷球密封型 | CS7902ETP4SU | |
| 主要尺寸(mm) | ||
| 内径 | d | 15 |
| 外径 | D | 28 |
| 厚度（单列） | B | 7 |
| 厚度（多列） | T | 7 |
| 倒角尺寸 | r(min) | 0.3 |
| 倒角尺寸 | r1(min) | 0.15 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 4.65 |
| 基本额定静载荷 | C0r | 2.49 |
| 极限载荷(KN) | ||
| 轴向-单个 | 2.63 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 8.5 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 60500 |
| 油润滑 | Oil | - |

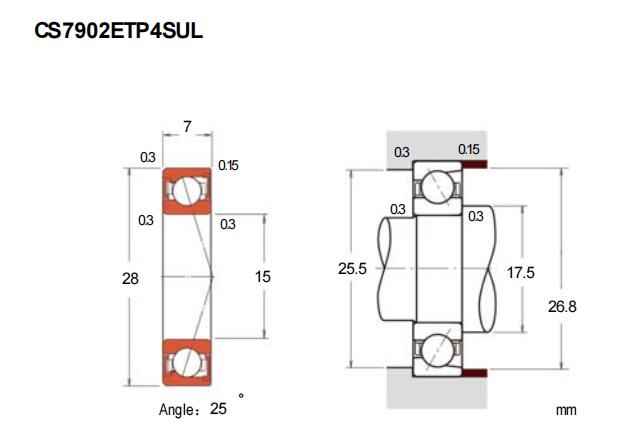

| 安装尺寸(mm) | ||
| da(min) | 17.5 | |
| Da(max) | 25.5 | |
| Db(max) | 26.8 | |
| ra(max) | 0.3 | |
| rb(max) | 0.15 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 15 |
| 轻预紧 | L | 36 |
| 中预紧 | M | 80 |
| 重预紧 | H | 158 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 36 |
| 轻预紧 | L | 50 |
| 中预紧 | M | 67 |
| 重预紧 | H | 88 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 1 |
| 轻预紧 | L | -1 |
| 中预紧 | M | -4 |
| 重预紧 | H | -8 |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 0.014 | ||
