CS7216ETP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：80 mm，外径：140 mm，厚度：52 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【C：陶瓷球】【S：密封型】后缀列表：【E：接触角 25°】【T：尼龙保持架】【P4：ISO 4级精度】【DU：两个万能组合】
CS7216ETP4DU属于超高精密角接触球轴承系列，采用陶瓷球及密封结构设计。该型号内径为80毫米，外径140毫米，厚度52毫米，尺寸参数符合标准规格要求。其内外圈和钢制滚道经过特殊热处理工艺，配合氮化硅陶瓷球材料，可减少高速运转时的离心力效应，降低摩擦温升。接触角设计赋予轴承双向轴向承载能力，适用于同时存在径向和轴向负荷的工况。
密封结构采用非接触式低扭矩设计，在防止污染物侵入的同时控制润滑脂泄漏风险。该轴承在高速主轴、精密机床主轴等设备中具有应用潜力，其材料特性有助于缓解电腐蚀现象，延长使用寿命。运行前需根据实际工况选择适当的预紧力和润滑方案，安装时的对中精度将直接影响性能表现。在合理维护条件下，该型轴承能保持稳定的旋转精度和刚性。
C
S
7
2
1
6
E
T
P
4
D
U
C：陶瓷球
S：密封型
7：精密角接触球轴承
2：尺寸系列：轻窄 02 系列
16：内径：80 mm
E：接触角 25°
T：尼龙保持架
P4：ISO 4级精度
DU：两个万能组合
C：
陶瓷球
S：
密封型
7：
精密角接触球轴承
2：
尺寸系列：轻窄 02 系列
16：
内径：80 mm
E：
接触角 25°
T：
尼龙保持架
P4：
ISO 4级精度
DU：
两个万能组合
| 公称型号 | ||
| 标准陶瓷球密封型 | CS7216ETP4DU | |

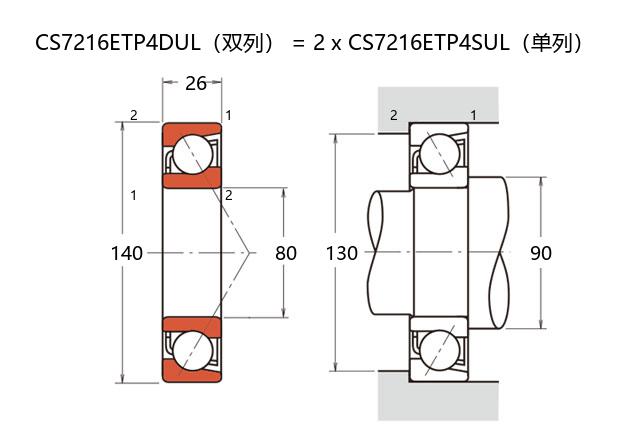

| 主要尺寸(mm) | ||
| 内径 | d | 80 |
| 外径 | D | 140 |
| 厚度（单列） | B | 26 |
| 厚度（多列） | T | 52 |
| 倒角尺寸 | r(min) | 2 |
| 倒角尺寸 | r1(min) | 1 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 176 |
| 基本额定静载荷 | C0r | 141 |
| 极限载荷(KN) | ||
| 轴向-单个 | 73.5 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 38.6 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 11900 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 90 | |
| Da(max) | 130 | |
| Db(max) | 134 | |
| ra(max) | 2 | |
| rb(max) | 1 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 517 |
| 轻预紧 | L | 1056 |
| 中预紧 | M | 2507 |
| 重预紧 | H | 5078 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 234 |
| 轻预紧 | L | 303 |
| 中预紧 | M | 420 |
| 重预紧 | H | 558 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | -9 |
| 轻预紧 | L | -17 |
| 中预紧 | M | -33 |
| 重预紧 | H | -54 |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 2.34 | ||
